Allgemeine Beschreibung

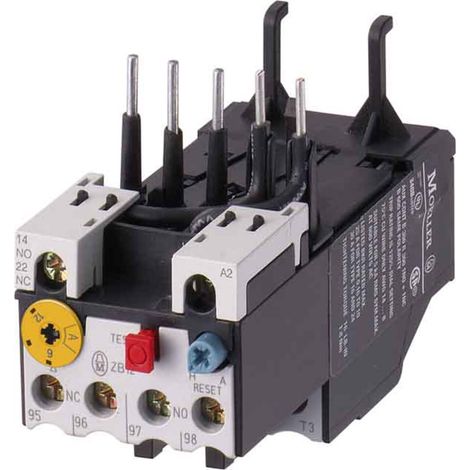

Das EATON Motorschutzrelais ZB12-10 ist ein zuverlässiges Bimetallrelais, das für den Schutz von Elektromotoren gegen Überlast und Phasenausfall entwickelt wurde. Es bietet eine einfache Montage und eine Vielzahl von Funktionen, die eine sichere und effektive Nutzung gewährleisten.
Technische daten
- Einstellbarer Strombereich: 6..10 A
- Max. Bemessungsbetriebsspannung Ue: 690 V
- Montageart: Direktanbau
- Anschlussart Hauptstromkreis: Schraubanschluss
- Anzahl der Hilfskontakte als Öffner: 1
- Anzahl der Hilfskontakte als Schließer: 1
- Auslöseklasse: CLASS 10
- Gewicht: 0,145 kg
- Schutzart: IP20
- Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6000 V AC
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Bemessungsisolationsspannung [Ui]: 690 V
- Sichere Unterbrechung zwischen Hilfskontakten und Hauptkontakten: 440 Vac
- Anschlussquerschnitte: eindrähtig oder mehrdrähtig 18 - 8 AWG
- Verbindungsschraube: M4
- Anlaufmoment: 1,8 Nm
- Abisolierlänge: 10 mm
Kompatibilität und Zubehör
- Verwendbar für: DILM7, DILM9, DILM12, DILM15
- DIULM7, DIULM9, DIULM12
- SDAINLM12, SDAINLM16, SDAINLM22
- DS7-34…SX007, DS7-34…SX009
Installation
- Montagetyp: Direktmontage
Anwendung
Das Motorschutzrelais schützt Elektromotoren vor Überlast und Phasenausfall und ist ideal für den Einsatz in verschiedenen industriellen Anwendungen.
Weitere Informationen
- Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102
- Test-/Aus-Taste, Reset-Taste Hand/Auto, Freiauslösung
