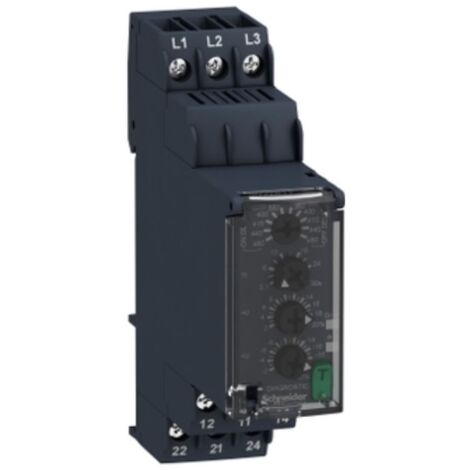

Telemecanique 3F 380/440V Modulares Mess- und Steuerrelais RM22TR33

Modulare Steuer- und Messrelais von Telemecanique Schneider mit den folgenden Eigenschaften:

• Maximale Schaltspannung 250 V "AC".
• Mindestschaltstrom 10 mA bei 5 V DC
• Maximaler Schaltstrom 8 A "AC".
• Nennversorgungsspannung [Us] 380...480 V AC
• Grenzwerte für die Versorgungsspannung 304...576 V AC
• Betriebsgrenzen -20% +20% Un
• Leistungsaufnahme in VA 15 VA bei 480 V "AC" 60 Hz
• Spannungserkennungsschwelle < 100 V 'AC'.
• Frequenz der Versorgungsspannung: 50/60 Hz +/- 10 %.
• Nennausgangsstrom 8A

Überwachte Relaisparameter:

• Überspannungserkennung und Mindestspannung
• Phasenfolge
• Erkennung von Phasenausfällen



IP-Bewertung:

• IP20 gemäß IEC 60529 (Klemmen)
• IP40 nach IEC 60529 (Gehäuse)
• IP50 gemäß IEC 60529 (Frontplatte)



Andere Spezifikationen:

• Timing-Typ: einstellbar 0,1...30 s, +/-10% des Skalenendwerts bei Überschreiten der Schwelle Tt
• Schaltleistung in: VA 2000 VA
• Messbereich 380...480V: "AC" Spannung
• Zusammensetzung und Art: Kontakte 2 OC
• Rückstellzeit 1500 ms bei maximaler Spannung
• Anzugsdrehmoment 0,6...1 Nm nach IEC 60947-1
• Gehäusematerial Selbstverlöschender Kunststoff
• Status-LED Relais: leuchtet (ON): LED (gelb), Power ON: LED (grün)
• Befestigungswinkel 35 mm DIN-Schiene nach EN/IEC 60715
• Elektrische Lebensdauer 100000 Zyklen
• Mechanische Lebensdauer 10000000 Zyklen
• Kontaktmaterial Kadmiumfrei
• Breite: 22,5 mm
• Gewicht: 0,09 kg
• Lagertemperatur: -40...70 °C
• Betriebsumgebungstemperatur -20...50 °C bei 60 Hz -20...60 °C bei "50 Hz" AC/DC
• Verschmutzungsgrad 3 nach IEC 60664-1, 3 nach UL 508

• Art : Überwachungsrelais
• Spannung : 440V
