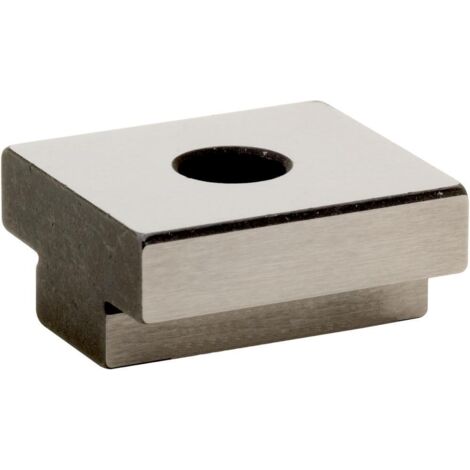

Nutenstein Nr.6322A Nennmaß der Nut 14/20mm z.Festmontage AMF

~~32,14€~~

Verkauft von Contorion und 7 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der AMF Nutenstein Nr. 6322A ist ein fester Nutenstein, der speziell für die Verwendung in genormten Richtnuten von Werkzeugmaschinen entwickelt wurde. Er ermöglicht eine präzise Ausrichtung von Vorrichtungen und Maschinenschraubstöcken, wodurch die Notwendigkeit einer Messuhr entfällt. Diese Nutensteine sind paarweise in die 20 mm breiten Richtnuten einzuschrauben und bieten durch den Wechsel der Steine die Flexibilität, auf Maschinen mit unterschiedlichen Nutenbreiten zu arbeiten.

Technische daten

Länge: 25 mm

Höhe: 10 mm

Nutenmaß b 1 der Maschine: 14 mm

Nutenmaß b 2 der Vorrichtung: 20 mm

Für Schrauben DIN 84, DIN 912: M6×16

Material: Stahl C 15, einsatzgehärtet und geschliffen

Typ: 6322A

Toleranzhaltig, auf Umschlag genau geschliffen

Kompatibilität und Zubehör

Die Nutensteine sind kompatibel mit genormten, 20 mm breiten Richtnuten von Schraubstöcken oder Vorrichtungen. Sie können in Kombination mit Maschinen verwendet werden, die ein Nutenmaß von 14 mm aufweisen.

Installation

Die Installation erfolgt durch das Einschrauben der Nutensteine in die genormten Richtnuten. Dies sollte paarweise geschehen, um eine optimale Stabilität und Ausrichtung zu gewährleisten.

Anwendung

Die festen Nutensteine Nr. 6322A werden verwendet, um Vorrichtungen in Maschinen präzise auszurichten. Durch den Austausch der Nutensteine kann die gleiche Vorrichtung auf verschiedenen Maschinen mit unterschiedlichen Nutenbreiten eingesetzt werden.
