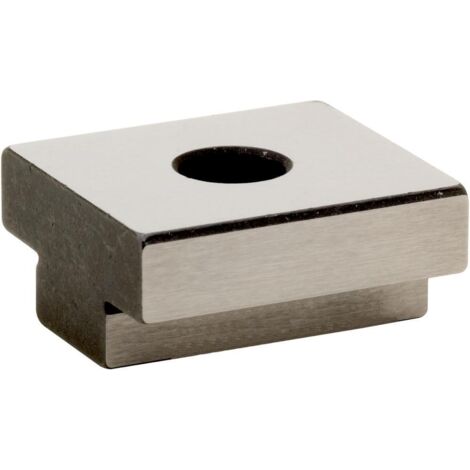

Passnutenstein DIN6322A 28x20mm AMF

~~41,54€~~

Verkauft von Contorion und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der AMF Nutenstein Nr. 6322A ist ein fester Nutenstein, der auf Umschlag genau geschliffen ist. Dies ermöglicht kurze Ausrichtzeiten von Vorrichtungen, Maschinenschraubstöcken und Teilapparaten, die parallel zu den Tischnuten von Werkzeugmaschinen ausgerichtet werden sollen. Eine Messuhr wird dadurch nicht mehr benötigt.

Technische daten

Länge: 32 mm

Typ: 6322A

Nutenmaß b1 der Maschine: 28 mm

Nutenmaß b2 der Vorrichtung: 20 mm

Höhe H: 12 mm

Für Schrauben DIN 84, DIN 912: M6×16

Material: Stahl C 15, einsatzgehärtet

Kompatibilität und Zubehör

Die Nutensteine werden paarweise in die genormten, 20 mm breiten Richtnuten von Schraubstöcken oder Vorrichtungen eingeschraubt. Durch den Wechsel der Nutensteine kann mit einer Vorrichtung auf mehreren Maschinen mit verschiedenen Nutenbreiten gearbeitet werden.

Installation

Die festen Nutensteine werden einfach in die genormte, 20 mm breite Richtnut eingeschraubt.

Anwendung

Diese Nutensteine sind ideal für die Verwendung in Maschinen mit unterschiedlichen Nutenbreiten, da sie durch einfaches Wechseln der Steine vielseitig einsetzbar sind.
