Allgemeine Beschreibung

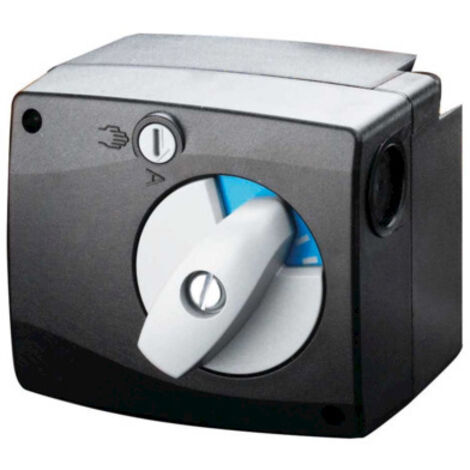

Der Oventrop Stellmotor NR24-426 ist ein rotierender Antrieb für Drei- und Vierwegemischer in Heizungsanlagen. Er ist für die Integration in die Regumat M3 Stationen der Nennweiten DN 20, DN 25 und DN 32 konzipiert und ermöglicht eine präzise Regelung der Vorlauftemperatur über handelsübliche Regelsysteme mit 0-10 V-Ausgang. Der Stellmotor wird über ein 0-10 V-Signal angesteuert und verfügt über einen Drehwinkel von 90 Grad. Bei einer rechtsdrehenden Bewegung steigt die Vorlauftemperatur an, während eine linksdrehende Verfahrrichtung zu einem Absinken der Vorlauftemperatur führt. Sobald der Stellmotor die jeweiligen Endanschläge erreicht, schaltet er sich elektrisch ab und verbleibt in einem stromlosen Zustand.Technische daten
- Betriebsspannung: 24 V AC
- Steuersignal: 0 - 10 V
- Drehmoment: 5 Nm
- Laufzeit: 140 s
- Schutzart: IP40
- Umgebungstemperatur: 0 °C bis +50 °C
- Anschlusskabellänge: 2,2 m
- Gehäusematerial: Kunststoff
- Drehwinkel: 90 Grad
- Baulänge: 80 mm
- Bauhöhe: 70 mm
- Bautiefe: 93 mm
- Max. Drehwinkel: 50 Grad
- Endkontakte: 2
Kompatibilität und Zubehör
Der Stellmotor ist kompatibel mit den Regumat M3 Stationen der Nennweiten DN 20, DN 25 und DN 32. Für die Nachrüstung in Regumat M3 DN 25 Stationen ab dem Baujahr 2015 wird ein separates Montageset (Artikelnummer 1350290) benötigt.
Installation
Die Montage des Stellmotors gestaltet sich unkompliziert. Der elektrische Anschluss erfolgt über ein 2,2 m langes Kabel.
Anwendung
Der Stellmotor wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet und kann durch alle handelsüblichen Regelsysteme mit 0-10 V-Ausgang angesteuert werden. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
