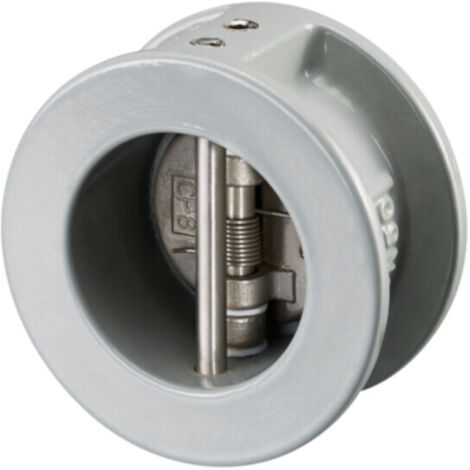

Oventrop Doppelrückschlagklappe PN 16 DN 400 Zwischenbauausführung

Oventrop Doppelrückschlagklappe PN 16 DN 400 Zwischenbauausführung

Die Oventrop Doppelrückschlagklappe in der Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrleitungssystemen. Mit einer Nennweite von DN 400 und einer Druckstufe von PN 16 ist sie für anspruchsvolle hydraulische Anwendungen konzipiert. Das Gehäuse aus Grauguss in Kombination mit Klappen aus Edelstahl und EPDM-Sitzdichtungen sorgt für eine zuverlässige Funktion. Die Armatur eignet sich für den Einbau zwischen Flanschen nach EN 1092-2 und bietet Flexibilität bei der Montage in verschiedenen Leitungsausrichtungen.

Welche Einbaubedingungen sind zu beachten?

Die Doppelrückschlagklappe kann sowohl in horizontal als auch in vertikal verlaufenden Rohrleitungen installiert werden. Bei einer horizontalen Montage ist darauf zu achten, dass die Klappenspindel in einer senkrechten Position steht. Wird das Ventil in einer vertikalen Rohrleitung verbaut, muss die Durchströmung zwingend von unten nach oben erfolgen. Die Beachtung der vorgegebenen Durchflussrichtung ist für den ordnungsgemäßen Betrieb der Armatur essenziell. Für die Installation sind keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich.

Technische Daten

• Nenndurchmesser: DN 400
• Druckstufe: PN 16
• Gehäusewerkstoff: Grauguss (GJL-250)
• Klappenwerkstoff: Edelstahl
• Dichtungsmaterial: EPDM
• Baulänge: 191 mm
• Min. Mediumtemperatur: 0 °C
• Max. Mediumtemperatur: 120 °C
• Ventilform: Doppelklappe
• Mit Schließfeder: Ja

Diese Doppelrückschlagklappe von Oventrop überzeugt durch ihre langlebige Materialkombination aus Grauguss und Edelstahl. Ausgelegt für einen Betriebsdruck von PN 16 und einen Temperaturbereich von 0 °C bis 120 °C, bietet sie eine sichere Rückflussverhinderung in industriellen Hydrauliksystemen. Die einfache Zwischenbauausführung in DN 400 ermöglicht eine effiziente Integration in bestehende Flanschverbindungen nach EN 1092-2 und unterstützt durch die integrierte Schließfeder eine zuverlässige Schließfunktion in unterschiedlichen Einbaulagen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1072660
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 191
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Doppelklappe
• Mit Schließfeder: ja
• Nenndurchmesser: DN 400
