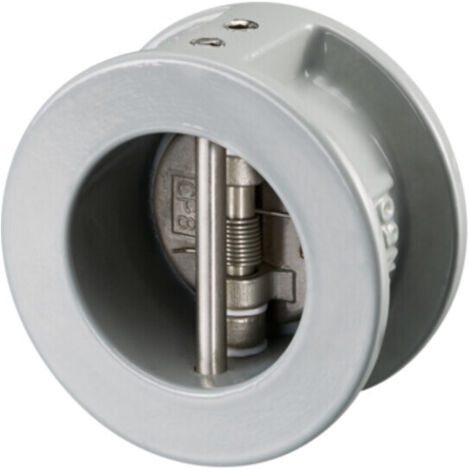

Oventrop Doppelrückschlagklappe PN 16 DN 150 Zwischenbauausführung

Oventrop Doppelrückschlagklappe PN 16 DN 150 Zwischenbauausführung

Die Oventrop Doppelrückschlagklappe in der Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrleitungssystemen. Ausgelegt für einen Nenndurchmesser von DN 150 und eine Druckstufe von PN 16, eignet sich dieses Ventil für die Montage zwischen Flanschen gemäß EN 1092-2. Durch die Kombination aus einem Gehäuse aus Grauguss und Klappen aus Edelstahl bietet das Bauteil eine zuverlässige Funktionalität in verschiedenen hydraulischen Anwendungen.

Wie lässt sich die Doppelrückschlagklappe installieren?

Die Doppelrückschlagklappe ist für den Einbau in sowohl horizontal als auch vertikal verlaufende Rohrleitungen konzipiert. Bei einer horizontalen Installation ist darauf zu achten, dass die Klappenspindel in einer senkrechten Position steht. Wird das Ventil in einer vertikalen Rohrleitung verbaut, muss die Durchströmung zwingend von unten nach oben erfolgen. Die Beachtung der vorgegebenen Durchflussrichtung ist für den ordnungsgemäßen Betrieb essenziell. Für die Montage ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Welche Materialien und Leistungsdaten zeichnen das Ventil aus?

Das Gehäuse besteht aus Grauguss (GJL-250) und ist mit einer schützenden Beschichtung versehen. Die integrierten Sitzdichtungen aus EPDM ermöglichen eine zuverlässige Abdichtung innerhalb des Systems. Die Doppelklappe ist zudem mit einer Schließfeder ausgestattet, die den Schließvorgang unterstützt. Das Ventil ist für einen Temperaturbereich des Mediums von 0 °C bis 120 °C im Dauerbetrieb ausgelegt und bietet somit eine hohe Flexibilität für unterschiedliche Betriebsanforderungen.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Ventilform: Doppelklappe
• Gehäusewerkstoff: Grauguss (GJL-250)
• Klappenwerkstoff: Edelstahl
• Dichtungswerkstoff: EPDM
• Baulänge: 76 mm
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: 0 °C
• Mit Schließfeder: Ja

Die Oventrop Doppelrückschlagklappe überzeugt durch ihre solide Konstruktion aus Grauguss und Edelstahl sowie ihre Eignung für anspruchsvolle hydraulische Systeme. Mit einer Druckfestigkeit von PN 16 und einem Nenndurchmesser von DN 150 ist sie für den professionellen Einsatz in horizontalen und vertikalen Leitungen optimiert. Die integrierte Schließfeder und die temperaturbeständigen EPDM-Dichtungen sorgen für einen sicheren Betrieb in einem Bereich von 0 °C bis 120 °C, was sie zu einer langlebigen Komponente in der Anlagentechnik macht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1072655
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 76
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Doppelklappe
• Mit Schließfeder: ja
• Nenndurchmesser: DN 150
