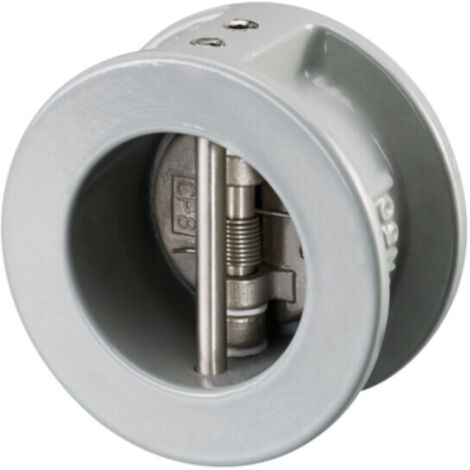

Oventrop Doppelrückschlagklappe PN 16 DN 350 Zwischenbauausführung

Oventrop Doppelrückschlagklappe PN 16 DN 350 Zwischenbauausführung

Die Oventrop Doppelrückschlagklappe in der Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrleitungssystemen. Mit einer Nennweite von DN 350 und einer Druckstufe von PN 16 ist sie für die Montage zwischen Flanschen nach EN 1092-2 konzipiert. Die hochwertige Materialkombination aus einem Gehäuse aus Grauguss und Klappen aus Edelstahl sorgt für Langlebigkeit und Zuverlässigkeit in verschiedenen hydraulischen Anwendungen.

Wie lässt sich die Doppelrückschlagklappe einbauen?

Die Oventrop Doppelrückschlagklappe ist für den Einbau in horizontal oder vertikal verlaufende Rohrleitungen geeignet. Bei einer horizontalen Installation ist darauf zu achten, dass die Klappenspindel in einer senkrechten Position steht. Wird das Ventil in einer vertikalen Rohrleitung verbaut, muss die Durchströmung zwingend von unten nach oben erfolgen. Die Beachtung der vorgegebenen Durchflussrichtung ist für die korrekte Funktion essenziell. Für die Montage ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

Das Gehäuse besteht aus Grauguss (GJL-250) und ist für einen optimalen Schutz beschichtet. Die Klappen sind aus Edelstahl gefertigt, während die Sitzdichtungen aus EPDM bestehen, was eine zuverlässige Abdichtung ermöglicht. Das Ventil ist mit einer Schließfeder ausgestattet, die den Schließvorgang unterstützt. Der zulässige Temperaturbereich für den Dauerbetrieb liegt zwischen 0 °C und 120 °C, wodurch sich das Bauteil für vielfältige industrielle Anforderungen eignet.

Technische Daten

• Nenndurchmesser: DN 350
• Druckstufe: PN 16
• Gehäusewerkstoff: Grauguss (GJL-250)
• Klappenwerkstoff: Edelstahl
• Dichtungswerkstoff: EPDM
• Baulänge: 184 mm
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: 0 °C
• Ventilform: Doppelklappe
• Mit Schließfeder: Ja

Die Oventrop Doppelrückschlagklappe überzeugt durch ihre solide Konstruktion aus Grauguss und Edelstahl sowie ihre flexible Einsetzbarkeit in horizontalen und vertikalen Leitungen. Mit einer Druckstufe von PN 16 und einer Nennweite von DN 350 bietet sie eine zuverlässige Absicherung für anspruchsvolle hydraulische Systeme. Die integrierte Schließfeder und die EPDM-Dichtung unterstützen einen effizienten Betrieb in einem Temperaturbereich von 0 °C bis 120 °C, was sie zu einer langlebigen Komponente für professionelle Installationen macht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1072659
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 184
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Doppelklappe
• Mit Schließfeder: ja
• Nenndurchmesser: DN 350
