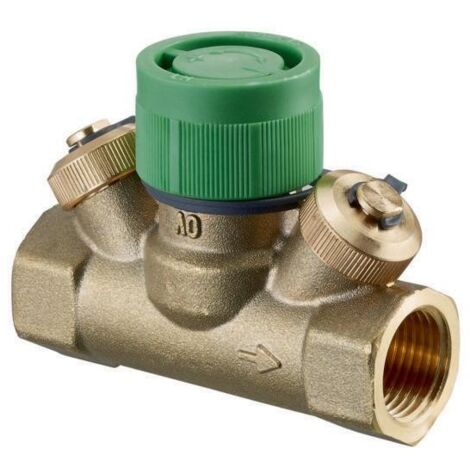

Oventrop Hycocon HT Regelventil DN 25 1" Innengewinde, mit Mess- und Entleerungsventil, Messing

Oventrop Hycocon HT Regelventil DN 25 1" Innengewinde, mit Mess- und Entleerungsventil, Messing

Das Oventrop Hycocon HT Regelventil in der Ausführung DN 25 ist eine Armatur für den hydraulischen Abgleich in Warmwasserzentralheizungsanlagen und Kühlanlagen. Das aus entzinkungsbeständigem Messing gefertigte Ventil mit einem Innengewinde von Rp 1 ermöglicht eine präzise Durchflussregelung und ist für den Einsatz im Vorlauf sowie im Rücklauf konzipiert. Ausgestattet mit zwei Mess- und Entleerventilen unterstützt es eine effiziente Inbetriebnahme und Wartung der Anlage.

Wie erfolgt der hydraulische Abgleich mit dem Hycocon HT?

Das Regelventil ermöglicht den hydraulischen Abgleich der Strangleitungen untereinander durch eine Voreinstellung. Die Durchflussbestimmung erfolgt dabei über eine Differenzdruckmessung an den integrierten Messventilen. Dank der robusten Bauweise und der hohen Durchflusskapazität mit einem Kvs-Wert von 3,6 eignet sich das Ventil für anspruchsvolle Heizungs- und Kühlsysteme. Die Armatur ist für einen Betriebsdruck bis PN 16 und einen maximalen Differenzdruck von 5 bar ausgelegt.

Welche Möglichkeiten bietet der Anschluss für Antriebe?

Durch den universellen M 30 x 1,5 Oberteilanschluss lässt sich das Regulierventil flexibel erweitern. Es kann sowohl mit thermostatischen als auch mit elektrischen Stellantrieben kombiniert werden, um eine bedarfsgerechte Regelung der Volumenströme zu ermöglichen. Während der Bauphase kann das Ventil manuell über die Schraubkappe betätigt werden. Für eine dauerhafte Absperrung gegen die Atmosphäre ist der Ventilausgang mit einer metallischen Verschlusskappe zu sichern.

Technische Daten

• Nennweite: DN 25
• Anschluss: Rp 1 Innengewinde
• Kvs-Wert: 3,6
• Druckstufe: PN 16
• Maximaler Differenzdruck: 5 bar
• Betriebstemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschluss Stellantrieb: M 30 x 1,5
• Regelhub: 3 mm
• Bauform: Geradsitz

Das Oventrop Hycocon HT Regelventil überzeugt durch seine Funktionalität beim hydraulischen Abgleich von Heizungs- und Kühlanlagen. Mit einer Druckfestigkeit von PN 16, einem Kvs-Wert von 3,6 und der flexiblen Kombinierbarkeit mit Stellantrieben über den M 30 x 1,5 Anschluss bietet es eine zuverlässige Lösung für eine effiziente Anlagentechnik. Die Konstruktion aus entzinkungsbeständigem Messing ermöglicht eine präzise Regelbarkeit in einem Temperaturbereich von -10 °C bis 120 °C.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1068568
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Durchmesser Handrad: 33,5
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 37
• Kvs-Wert: 3,6
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Durchmesser Handrad: 33,5
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 37
• Kvs-Wert: 3,6
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: DN 25
