Oventrop Regulierventil Cocon QF DN 40 PN 16 DIN Flansch, bis 7,5 m3/h

Oventrop Regulierventil Cocon QF DN 40 PN 16 DIN Flansch, bis 7,5 m3/h

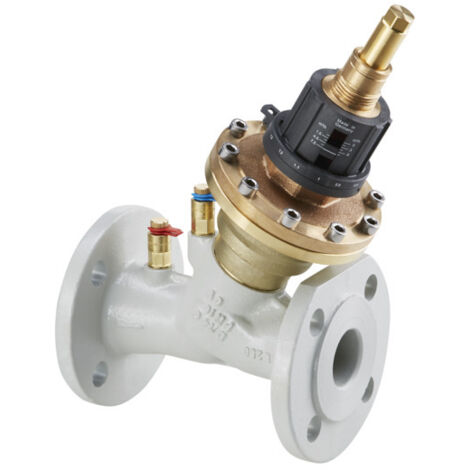

Das Oventrop Regulierventil Cocon QFC in der Ausführung DN 40 ist ein kombiniertes Regel- und Regulierventil, das für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Das Ventil ermöglicht einen präzisen hydraulischen Abgleich und unterstützt in Kombination mit Stellantrieben die effiziente Regelung der Raumtemperatur. Es ist für den Betrieb mit Wasser sowie Glykolgemischen geeignet und findet Anwendung in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Fan-Coil-Anlagen.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil arbeitet als Kombination aus einem Durchflussregler und einem Regelventil. Durch die manuelle Sollwertvorgabe wird der Durchfluss automatisch auf den gewünschten Wert begrenzt, was einen dauerhaften hydraulischen Abgleich im System sicherstellt. Dies verhindert eine Unter- oder Überversorgung einzelner Anlagenteile und trägt zu einem stabilen Betrieb bei. Die Montage erfolgt über Flansche nach EN 1092-2, wobei keine Spezialwerkzeuge für die Installation erforderlich sind.

Welche technischen Eigenschaften bietet das Ventil?

Das Gehäuse besteht aus robustem Grauguss (GJL-250), was eine hohe Langlebigkeit in geschlossenen Kreisläufen ermöglicht. Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und deckt einen Volumenstrombereich von 1,5 bis 7,5 m³/h ab. Der Betrieb ist in einem Temperaturbereich von -10 °C bis 120 °C möglich, wobei ein maximaler Differenzdruck von 400 kPa zulässig ist. Zur Überwachung und Kontrolle sind zwei Classic Messventile direkt am Gehäuse montiert.

Technische Daten

• Nenndurchmesser: DN 40
• Anschlussart: Flansch nach EN 1092-2
• Druckstufe: PN 16
• Volumenstrom: 1,5 - 7,5 m³/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Mediumtemperatur: -10 °C bis 120 °C
• Bauhöhe: 250 mm
• Länge: 200 mm

Das Oventrop Cocon QFC Regulierventil überzeugt durch seine zuverlässige Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einem Volumenstrom von bis zu 7,5 m³/h und der Eignung für Glykolgemische bietet es eine flexible Lösung für anspruchsvolle Heiz- und Kühlsysteme. Die robuste Konstruktion aus Grauguss und die einfache Integration in bestehende Anlagen machen es zu einer effizienten Komponente für den hydraulischen Abgleich in gewerblichen und privaten Objekten.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146149
• Bauhöhe: 250
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 200
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 1,5 - 7,5
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Anschlüsse: Flansch
• Nenndurchmesser: DN 40
• Bauhöhe: 250
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 200
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 1,5 - 7,5
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Gusseisen
• Anschlüsse: Flansch
• Nenndurchmesser: DN 40
• Bauhöhe: 250
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 200
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 1,5 - 7,5
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Anschlüsse: Flansch
• Nenndurchmesser: DN 40
