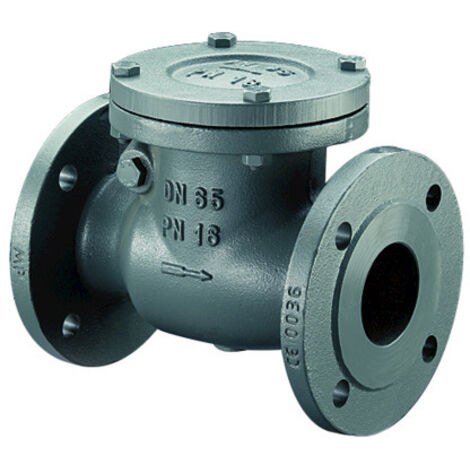

Oventrop Rückschlagklappe PN 16 DN 65 Flansche nach DIN 2501, Grauguss

Oventrop Rückschlagklappe PN 16 DN 65 Flansche nach DIN 2501, Grauguss

Die Oventrop Rückschlagklappe in der Ausführung DN 65 ist eine robuste Armatur für den Einsatz in Rohrnetzen. Gefertigt aus Grauguss (GJL-250) und ausgestattet mit einem Ventilsitz aus Messing, bietet sie eine zuverlässige Lösung zur Durchflussregelung. Die Rückschlagklappe ist für einen Nenndruck von PN 16 ausgelegt und verfügt über beiderseitige Flanschanschlüsse gemäß DIN EN 1092-2, was eine sichere Integration in bestehende Leitungssysteme ermöglicht.

Welche Eigenschaften zeichnen die Rückschlagklappe aus?

Die Armatur ist als Scharnierklappe konstruiert und mit einem Gegengewicht ausgestattet, das den Schließvorgang unterstützt. Das Gehäuse, der Deckel sowie die Stopfbuchsaufnahme bestehen aus widerstandsfähigem Grauguss, während asbestfreie Dichtungen für die notwendige Abdichtung sorgen. Die Oberfläche ist beschichtet, um einen grundlegenden Schutz zu bieten. Mit einer maximal zulässigen Durchflussgeschwindigkeit von 3 m/s ist die Komponente für verschiedene hydraulische Anwendungen geeignet und zeichnet sich durch einen geräuscharmen Betrieb aus.

Wie erfolgt die fachgerechte Montage?

Die Installation kann sowohl in horizontaler als auch in vertikaler Einbaulage erfolgen. Bei einer vertikalen Durchflussrichtung ist zwingend darauf zu achten, dass sich die Klappe nach oben öffnen lässt. In horizontalen Rohrleitungen muss die Klappenaufhängung zwingend oben positioniert sein, um die einwandfreie Funktion sicherzustellen. Für die Montage sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich, was die Handhabung in der Praxis erleichtert.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Werkstoff: Gusseisen GG 25 (GJL-250)
• Ventilform: Scharnierklappe
• Anschlussart: Flansch nach DIN EN 1092-2
• Max. Durchflussgeschwindigkeit: 3 m/s
• Bauhöhe: 130
• Ventilsitz: Messing
• Geräuscharm: Ja
• Mit Gegengewicht: Ja

Diese Oventrop Rückschlagklappe überzeugt durch ihre solide Verarbeitung aus Grauguss und ihre flexible Einsetzbarkeit in horizontalen sowie vertikalen Rohrleitungen. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 65 ist sie für anspruchsvolle hydraulische Anforderungen ausgelegt. Das Gegengewicht und der Messingsitz unterstützen eine zuverlässige Funktion im Betrieb, während die standardisierten Flanschanschlüsse eine unkomplizierte Montage in bestehende Systeme ermöglichen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1073051
• Ausführung: gerade
• Bauhöhe: 130
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Scharnierklappe
• Mit Schließfeder: nein
• Winkel der Rückschlagklappe: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Anschlüsse: Flansch
• Nenndurchmesser: DN 65
• Mit Gegengewicht: ja
• Geräuscharm: ja
