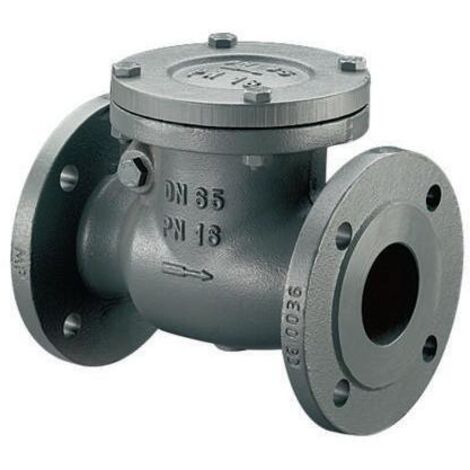

Oventrop Rückschlagklappe PN 16 DN 125 Flansche nach DIN 2501, Grauguss

Oventrop Rückschlagklappe PN 16 DN 125 Flansche nach DIN 2501, Grauguss

Die Oventrop Rückschlagklappe in der Ausführung DN 125 ist eine robuste Lösung für den Einsatz in Rohrnetzen. Gefertigt aus hochwertigem Grauguss (GJL-250) und ausgestattet mit einem Ventilsitz aus Messing, bietet dieses Bauteil eine zuverlässige Rückflussverhinderung. Die Flanschausführung nach DIN EN 1092-2 (PN 16) ermöglicht eine einfache Integration in bestehende hydraulische Systeme. Dank der soliden Konstruktion und der asbestfreien Dichtungen eignet sich die Klappe für anspruchsvolle Anwendungen.

Wie erfolgt die Montage der Rückschlagklappe?

Die Installation der Oventrop Rückschlagklappe gestaltet sich unkompliziert, da keine Spezialwerkzeuge erforderlich sind. Das Ventil kann sowohl in horizontaler als auch in vertikaler Einbaulage in das Rohrnetz eingebunden werden. Bei einer vertikalen Durchflussrichtung ist sicherzustellen, dass sich die Klappe nach oben öffnen lässt. In horizontalen Leitungen muss die Klappenaufhängung zwingend oben positioniert werden, um die einwandfreie Funktion der Scharnierklappe zu unterstützen. Die Ausführung ist gerade und für eine maximale Durchflussgeschwindigkeit von 3 m/s ausgelegt.

Welche konstruktiven Merkmale zeichnen das Ventil aus?

Das Gehäuse, der Deckel sowie die Stopfbuchsaufnahme bestehen aus widerstandsfähigem Grauguss, der für eine lange Lebensdauer oberflächenbeschichtet ist. Die Rückschlagklappe ist mit einem Gegengewicht ausgestattet, welches das Schließverhalten unterstützt. Auf eine Schließfeder wurde bei diesem Modell verzichtet. Die Konstruktion ist auf einen geräuscharmen Betrieb optimiert, was die mechanische Belastung im Rohrleitungssystem reduziert. Der Lochkreisdurchmesser der Flansche entspricht zudem der Norm BS 4504, PN 16.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Werkstoff: Grauguss (GJL-250)
• Ventilform: Scharnierklappe
• Anschlussart: Flansch nach DIN EN 1092-2
• Max. Durchflussgeschwindigkeit: 3 m/s
• Bauhöhe: 180 mm

Die Oventrop Rückschlagklappe überzeugt durch ihre langlebige Grauguss-Konstruktion und die präzise Auslegung für den PN 16 Druckbereich. Mit dem Nenndurchmesser DN 125 und dem integrierten Gegengewicht stellt sie eine zuverlässige Komponente für die hydraulische Absicherung dar. Die einfache Montage und die Eignung für verschiedene Einbaulagen machen sie zu einer flexiblen Wahl für professionelle Rohrnetzinstallationen, bei denen eine sichere Rückflussverhinderung bei einer maximalen Durchflussgeschwindigkeit von 3 m/s gefordert ist.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1073054
• Ausführung: gerade
• Bauhöhe: 180
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Scharnierklappe
• Mit Schließfeder: nein
• Winkel der Rückschlagklappe: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Anschlüsse: Flansch
• Nenndurchmesser: DN 125
• Mit Gegengewicht: ja
• Geräuscharm: ja
