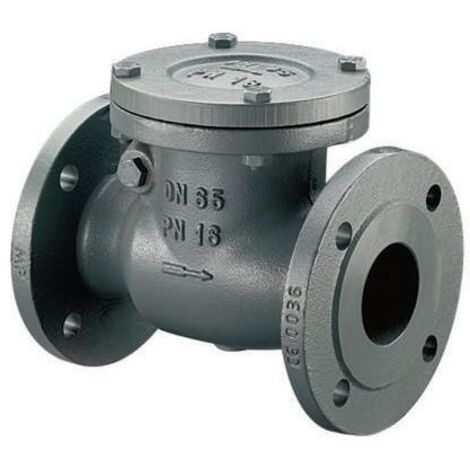

Oventrop Rückschlagklappe PN 16 DN 200 Flansche nach DIN 2501, Grauguss

Oventrop Rückschlagklappe PN 16 DN 200 Flansche nach DIN 2501, Grauguss

Die Oventrop Rückschlagklappe in der Ausführung DN 200 ist eine robuste Lösung für den Einsatz in Rohrnetzen. Gefertigt aus hochwertigem Grauguss (GJL-250) und ausgestattet mit einem Ventilsitz aus Messing, bietet dieses Bauteil eine zuverlässige Rückflussverhinderung. Die Flanschausführung nach DIN EN 1092-2 (PN 16) ermöglicht eine sichere Integration in bestehende Systeme. Mit einer maximalen Durchflussgeschwindigkeit von 3 m/s und der Ausstattung mit einem Gegengewicht ist die Klappe für anspruchsvolle hydraulische Anwendungen konzipiert.

Welche Einbaubedingungen sind zu beachten?

Die Rückschlagklappe ist für den Einbau in horizontalen oder vertikalen Rohrleitungen geeignet. Bei einer vertikalen Installation ist sicherzustellen, dass sich die Klappe nach oben öffnen lässt. In horizontalen Rohrnetzen muss die Klappenaufhängung zwingend oben positioniert sein, um die einwandfreie Funktion zu ermöglichen. Die Installation erfordert keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge, was die Montage in industriellen oder gewerblichen Anlagen effizient gestaltet.

Welche konstruktiven Merkmale zeichnen die Klappe aus?

Das Gehäuse, der Deckel sowie die Stopfbuchsaufnahme bestehen aus widerstandsfähigem Grauguss, der für eine lange Lebensdauer beschichtet ist. Die Verwendung von asbestfreien Dichtungen unterstreicht den modernen Standard der Komponente. Als Scharnierklappe konzipiert, arbeitet das Ventil geräuscharm und bietet durch das integrierte Gegengewicht eine präzise Steuerung des Schließverhaltens. Die Flanschanschlüsse entsprechen der Norm DIN EN 1092-2, wobei der Lochkreisdurchmesser zudem mit der BS 4504 PN 16 kompatibel ist.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Werkstoff: Grauguss GJL-250
• Ventilsitz: Messing
• Anschlussart: Flansch nach DIN EN 1092-2
• Max. Durchflussgeschwindigkeit: 3 m/s
• Bauhöhe: 220 mm
• Ventilform: Scharnierklappe
• Besonderheit: Mit Gegengewicht

Die Oventrop Rückschlagklappe DN 200 überzeugt durch ihre solide Verarbeitung aus Grauguss und die flexible Einsetzbarkeit in verschiedenen Einbaulagen. Mit einer Druckstufe von PN 16 und einer maximalen Durchflussgeschwindigkeit von 3 m/s ist sie für den professionellen Einsatz in Rohrnetzen ausgelegt. Das integrierte Gegengewicht und der robuste Messingsitz sorgen für einen zuverlässigen Betrieb, während die standardisierten Flanschanschlüsse eine unkomplizierte Montage in bestehende hydraulische Systeme ermöglichen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1073056
• Ausführung: gerade
• Bauhöhe: 220
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Scharnierklappe
• Mit Schließfeder: nein
• Winkel der Rückschlagklappe: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Anschlüsse: Flansch
• Nenndurchmesser: DN 200
• Mit Gegengewicht: ja
• Geräuscharm: ja
