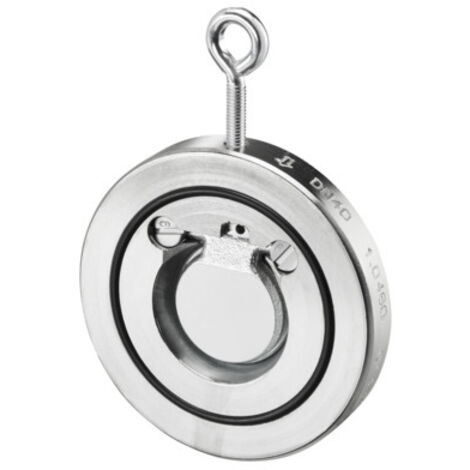

Oventrop Rückschlagklappe PN 16 Stahl DN 200 Zwischenbauausführung

Name: Oventrop Rückschlagklappe PN 16 Stahl DN 200 Zwischenbauausführung
Brand: OVENTROP
SKU: Oventrop 1072556
Price: 355.1 EUR
Availability: InStock

Ähnliches Produkt geliefert von

[411930-nicoll] Kit clapet et contre-clapet magnétique Nicoll D70mm pour bonde TBXS

24,92 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Oventrop Rückschlagklappe PN 16 Stahl DN 200 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die für den Betrieb mit nicht aggressiven Flüssigkeiten konzipiert wurde. Mit einer Druckstufe von PN 16 und einer Nennweite von DN 200 eignet sich dieses Bauteil für die Montage zwischen Flanschen gemäß EN 1092-2. Gehäuse und Klappe bestehen aus verzinktem Stahl, ergänzt durch eine EPDM-Dichtung, die einen zuverlässigen Betrieb in einem Temperaturbereich von -10 °C bis 120 °C ermöglicht.

Welche Anforderungen gelten für die Installation?

Die Rückschlagklappe ist für den Einbau in horizontalen oder vertikalen Rohrleitungen vorgesehen. Bei einer vertikalen Installation ist darauf zu achten, dass die Durchflussrichtung so gewählt wird, dass sich die Klappe nach oben öffnen kann. In horizontalen Rohrleitungen muss die Klappenaufhängung zwingend oben positioniert sein, um die einwandfreie Funktion zu unterstützen. Die maximale Durchflussgeschwindigkeit für den Betrieb ist auf 3 m/s begrenzt. Für die Montage ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Technische Daten

Nenndurchmesser: DN 200
Druckstufe: PN 16
Material Gehäuse: Verzinkter Stahl
Material Dichtung: EPDM
Ventilform: Scharnierklappe
Max. Mediumtemperatur: 120 °C
Min. Mediumtemperatur: -10 °C
Max. Durchflussgeschwindigkeit: 3 m/s
Mit Schließfeder: nein

Diese Rückschlagklappe aus verzinktem Stahl bietet eine solide Konstruktion für gebäudetechnische Anwendungen. Durch die Auslegung auf PN 16 und die Eignung für nicht aggressive Medien stellt sie eine effiziente Komponente zur Strömungssicherung dar. Die einfache Montage zwischen Flanschen nach EN 1092-2 sowie der Temperaturbereich von -10 °C bis 120 °C machen sie zu einer vielseitigen Wahl für Rohrleitungssysteme, bei denen eine zuverlässige Rückflussverhinderung bei einer Durchflussgeschwindigkeit von bis zu 3 m/s gefordert ist.

Produktspezifikation

Hersteller-Warengruppe: Hydraulik
Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
Hersteller-Artikelnummer: 1072556
Länge: 22
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Druckstufe Artikel: PN 16
Druckstufe Flansch: PN 16
Ventilform: Scharnierklappe
Mit Schließfeder: nein
Nenndurchmesser: DN 200

Eigenschaften

Marke
OVENTROP
Länge
22 cm
Breite
20 cm
Gewicht
7960 g
Material
Stahl
