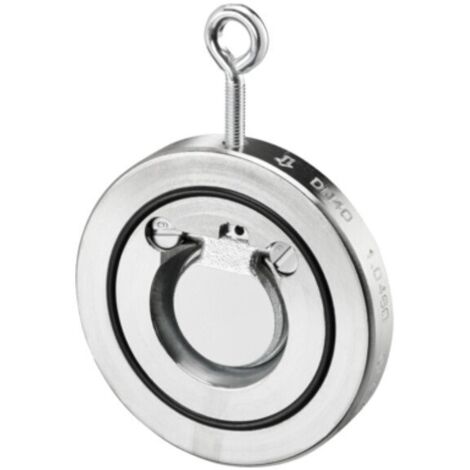

Oventrop Rückschlagklappe PN 16 Stahl DN 300 Zwischenbauausführung

Oventrop Rückschlagklappe PN 16 Stahl DN 300 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen mit nicht aggressiven Flüssigkeiten. Ausgelegt für einen Nenndurchmesser von DN 300 und eine Druckstufe von PN 16, überzeugt das Bauteil durch seine solide Konstruktion aus verzinktem Stahl. Die EPDM-Dichtung sorgt für eine zuverlässige Abdichtung und macht die Klappe zu einer bewährten Komponente in hydraulischen Systemen.

Welche Eigenschaften zeichnen die Rückschlagklappe aus?

Die Rückschlagklappe ist speziell für die Montage zwischen Flanschen nach EN 1092-2 konzipiert. Das Gehäuse sowie die Klappe selbst bestehen aus verzinktem Stahl, was eine hohe Beständigkeit in verschiedenen Einsatzumgebungen ermöglicht. Die Verwendung von EPDM als Dichtungsmaterial unterstützt die Funktionalität bei einem Temperaturbereich von -10 °C bis 120 °C. Als Scharnierklappe ausgeführt, ist das Modell für eine maximale Durchflussgeschwindigkeit von 3 m/s ausgelegt.

Wie erfolgt die fachgerechte Installation?

Die Installation der Oventrop Rückschlagklappe gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Das Ventil kann sowohl in horizontaler als auch in vertikaler Einbaulage in das Rohrnetz integriert werden. Bei einer vertikalen Durchflussrichtung ist darauf zu achten, dass sich die Klappe nach oben öffnen lässt. Bei horizontalem Durchfluss muss die Klappenaufhängung zwingend oben positioniert sein, um die korrekte Funktion sicherzustellen.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 16
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Ventilform: Scharnierklappe
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s

Diese Rückschlagklappe bietet eine zuverlässige Absicherung für hydraulische Anlagen. Durch die robuste Ausführung aus verzinktem Stahl und die EPDM-Dichtung ist ein sicherer Betrieb bei Temperaturen bis 120 °C möglich. Die einfache Montage zwischen PN 16 Flanschen sowie die Eignung für verschiedene Einbaulagen machen das Bauteil in der Dimension DN 300 zu einer effizienten Wahl für den professionellen Einsatz in Rohrnetzen mit nicht aggressiven Medien.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1072558
• Länge: 32
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Ventilform: Scharnierklappe
• Mit Schließfeder: nein
• Nenndurchmesser: DN 300
