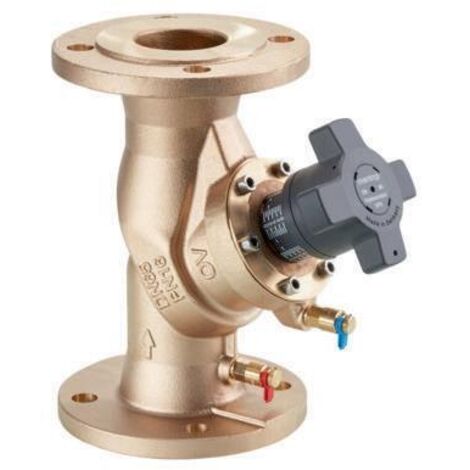

Oventrop Hydrocontrol VFR Strangregulierventil DN 150 PN 16 Flansch DIN, 2 Messventile, Rotguss

Oventrop Hydrocontrol VFR Strangregulierventil DN 150 PN 16 Flansch DIN, 2 Messventile, Rotguss

Das Oventrop Hydrocontrol VFR Strangregulierventil in der Dimension DN 150 ist ein robustes Bauteil für den hydraulischen Abgleich. Das Ventil in Schrägsitzausführung ist für einen Betriebsdruck von PN 16 ausgelegt und verfügt über beidseitige Flanschanschlüsse gemäß DIN EN 1092-2. Durch die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht es eine exakte Durchflussregulierung. Das Ventil ist für den Einsatz in Heizungswasser- und Leitungswassersystemen konzipiert und besteht aus widerstandsfähigem Rotguss.

Wie ist das Hydrocontrol VFR aufgebaut?

Das Ventilgehäuse sowie das Kopfstück und der Kegel sind aus Rotguss gefertigt. Die Spindel besteht aus Niro, während die Kegeldichtung aus PTFE besteht. Eine wartungsfreie Spindelabdichtung wird durch einen doppelten O-Ring aus EPDM sichergestellt. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet. Die Voreinstellung ist plombierbar, um ein unbefugtes Verstellen zu verhindern. Zwei Messventile mit G 1/4 Anschluss sind bereits montiert und ermöglichen eine einfache Druckverlustmessung.

Welche Vorteile bietet die Schrägsitzausführung?

Die Schrägsitzausführung sorgt für strömungstechnisch günstige Bedingungen innerhalb des Ventils, was zu einer effizienten hydraulischen Einregulierung beiträgt. Die Messventile und der Füll- und Entleerungskugelhahn sind untereinander austauschbar, was eine hohe Flexibilität bei der Installation bietet. Für die Montage ist keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Kvs-Wert: 404,3
• Werkstoff: Rotguss (Rg 5)
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienhöhe: 285 mm
• Handraddurchmesser: 160 mm
• Dichtungsmaterial: PTFE / EPDM

Das Oventrop Hydrocontrol VFR Strangregulierventil bietet eine zuverlässige Lösung für den hydraulischen Abgleich. Mit seiner Rotguss-Ausführung, dem Kvs-Wert von 404,3 und der präzisen, plombierbaren Voreinstellung ermöglicht es eine dauerhafte Betriebssicherheit. Die Auslegung für PN 16 und die einfache Handhabung machen es zu einer effizienten Komponente für Heizungs- und Leitungswassersysteme, die eine exakte Durchflusskontrolle erfordern.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062355
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Bronze (Rg 5)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 160
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 195,5
• Länge Anschluss 2: 284,5
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 285
• Kvs-Wert: 404,3
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 150
