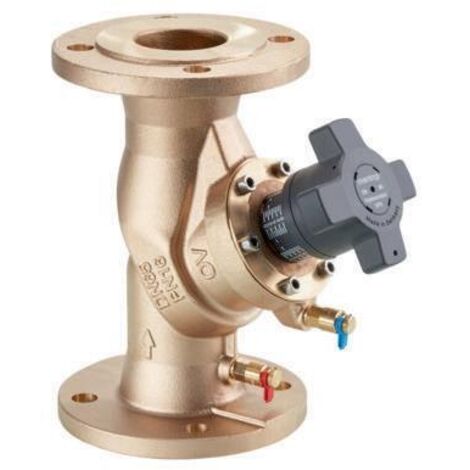

Oventrop Hydrocontrol VFR Strangregulierventil DN 100 PN 16 Flansch DIN, 2 Messventile, Rotguss

Oventrop Hydrocontrol VFR Strangregulierventil DN 100 PN 16 Flansch DIN, 2 Messventile, Rotguss

Das Oventrop Hydrocontrol VFR Strangregulierventil in der Ausführung DN 100 ist ein robustes Bauteil für den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Das Ventil in Schrägsitzausführung ist für einen Nenndruck von PN 16 ausgelegt und verfügt über beidseitige Flanschanschlüsse nach DIN EN 1092-2. Durch die Konstruktion aus Rotguss eignet es sich für den Einsatz in Heizungs- und Leitungswassersystemen sowie für kaltes Salzwasser bis zu einer Temperatur von 38 °C.

Welche Vorteile bietet die Konstruktion des Hydrocontrol VFR?

Das Strangregulierventil zeichnet sich durch eine gesicherte und jederzeit kontrollierbare, stufenlose Voreinstellung aus, die über eine Hubbegrenzung realisiert wird. Die Voreinstellung ist zudem plombierbar, um unbefugte Änderungen zu verhindern. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet, was die Bedienung erleichtert. Die Spindelabdichtung erfolgt wartungsfrei durch einen doppelten O-Ring aus EPDM, während die Kegeldichtung aus PTFE gefertigt ist. Die Spindel selbst besteht aus korrosionsbeständigem Niro-Stahl.

Wie erfolgt die Messung und Integration?

Das Ventil ist mit zwei montierten Classic Messventilen (G 1/4) ausgestattet, die eine präzise Durchflussmessung ermöglichen. Die Messventile und der F+E-Kugelhahn sind untereinander austauschbar, was eine flexible Anpassung an die Einbausituation vor Ort erlaubt. Für die Installation und Bedienung ist keine Spezialausrüstung erforderlich. Das Ventil bietet zudem einen Standanzeiger zur einfachen Kontrolle der Ventilstellung.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Kvs-Wert: 201
• Werkstoff: Rotguss (Bronze Rg 5)
• Anschlussart: Flansch nach DIN EN 1092-2
• Spindelmaterial: Niro
• Dichtungsmaterial: PTFE (Kegel), EPDM (Spindel)
• Handrad-Durchmesser: 160 mm
• Bedienhöhe: 240 mm
• Max. Temperatur (Salzwasser): 38 °C

Das Oventrop Hydrocontrol VFR Strangregulierventil überzeugt durch seine langlebige Rotguss-Qualität und die präzise Einstellbarkeit mittels Hubbegrenzung. Mit einem Kvs-Wert von 201 und der Auslegung auf PN 16 bietet es eine zuverlässige Lösung für den hydraulischen Abgleich in anspruchsvollen Anlagen. Die einfache Handhabung durch die frontseitige Anordnung aller Funktionselemente sowie die integrierten Messventile machen es zu einer effizienten Komponente für eine optimierte Anlagentechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062353
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Bronze (Rg 5)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Länge Bedienungselement: 350
• Durchmesser Handrad: 160
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 240
• Kvs-Wert: 201
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 100
