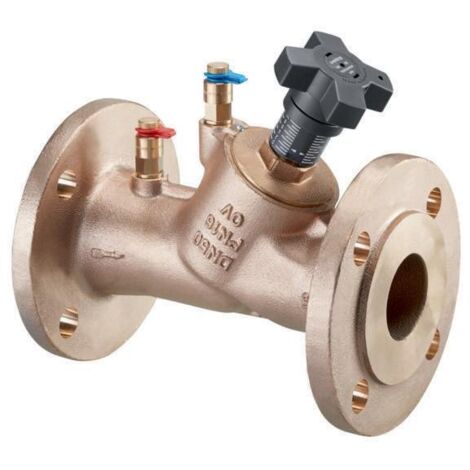

Oventrop Hydrocontrol VFR Strangregulierventil DN 50 PN 16 Flansch DIN, 2 Messventile, Rotguss

Oventrop Hydrocontrol VFR Strangregulierventil DN 50 PN 16 Flansch DIN, 2 Messventile, Rotguss

Das Oventrop Hydrocontrol VFR Strangregulierventil in der Ausführung DN 50 ist ein Bauteil für den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Das Ventil in Schrägsitzausführung besteht aus Rotguss und ist für einen Betriebsdruck von bis zu PN 16 ausgelegt. Dank der stufenlosen Voreinstellung mittels Hubbegrenzung ermöglicht es eine präzise Durchflussregulierung. Das Modell ist für den Einsatz in Heizungs- und Leitungswasseranlagen sowie für kaltes Salzwasser bis 38 °C geeignet und verfügt über zwei montierte Messventile zur Systemüberprüfung.

Wie ist das Hydrocontrol VFR konstruiert?

Das Ventilgehäuse sowie das Kopfstück und der Kegel sind aus Rotguss gefertigt. Die Spindel besteht aus Niro-Stahl, während die Kegeldichtung aus PTFE für eine Abdichtung sorgt. Eine wartungsfreie Spindelabdichtung wird durch einen doppelten O-Ring aus EPDM sichergestellt. Alle wesentlichen Funktionselemente sind an der Handradseite angeordnet. Die Voreinstellung ist plombierbar, um definierte Betriebszustände zu sichern.

Welche Vorteile bietet die Installation?

Die Installation erfolgt beiderseits über Flanschanschlüsse nach DIN EN 1092-2. Da alle Funktionselemente auf einer Seite liegen, ist der Zugang zu den Messventilen und dem Füll- und Entleerungskugelhahn auch bei beengten Platzverhältnissen möglich. Die Messventile und der Kugelhahn sind untereinander austauschbar, was die Flexibilität bei der Montage und Instandhaltung erhöht.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Kvs-Wert: 36
• Werkstoff: Rotguss (Rg 5)
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienhöhe: 145 mm
• Durchmesser Handrad: 70 mm
• Länge Bedienungselement: 230 mm

Das Oventrop Hydrocontrol VFR Strangregulierventil bietet eine Rotguss-Konstruktion und eine präzise Einstellbarkeit des Durchflusses. Mit einem Kvs-Wert von 36 und der Auslegung auf PN 16 eignet es sich für hydraulische Abgleiche in gewerblichen und privaten Anlagen. Die Kombination aus wartungsfreier Spindelabdichtung und der Möglichkeit zur Plombierung der Voreinstellung sorgt für eine kontrollierbare Betriebsweise in Heizungs- und Leitungswassersystemen.

Lieferumfang

• 1x Oventrop Hydrocontrol VFR Strangregulierventil DN 50
• 2x Messventil G 1/4

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062350
• Oberflächenschutz: unbehandelt
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Bronze (Rg 5)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Länge Bedienungselement: 230
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 145
• Kvs-Wert: 36
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
