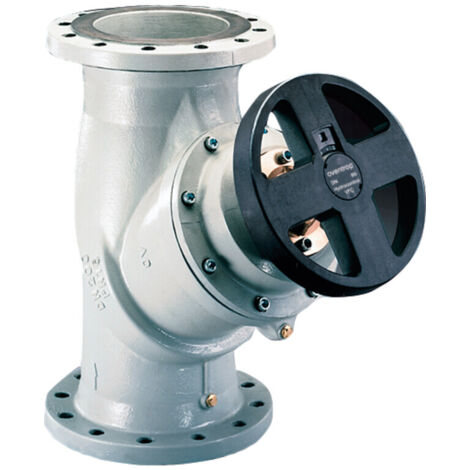

Oventrop Hydrocontrol VFC Strangregulierventil DN 200 PN 16 Flansch DIN, 2 Messventile, GG 25

Oventrop Hydrocontrol VFC Strangregulierventil DN 200 PN 16 Flansch DIN, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Dimension DN 200 ist eine robuste Armatur für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung besteht aus Grauguss (GG 25) und ist für einen Betriebsdruck von bis zu PN 16 ausgelegt. Durch die präzise, stufenlose Voreinstellung mittels Hubbegrenzung ermöglicht es eine exakte Durchflussregulierung. Die beidseitigen Flanschanschlüsse nach DIN EN 1092-2 ermöglichen eine sichere Integration in großflächige Heizungssysteme.

Wie ist das Hydrocontrol VFC konstruiert?

Das Ventilgehäuse ist aus Grauguss gefertigt, während das Kopfstück und der Kegel aus Rotguss bestehen. Die Spindel ist aus entzinkungsbeständigem Messing gefertigt und verfügt über eine wartungsfreie Abdichtung durch einen doppelten EPDM-O-Ring. Der Kegel ist mit einer Dichtung aus PTFE ausgestattet. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung vereinfacht. Die Voreinstellung ist zudem plombierbar, um unbefugte Änderungen zu verhindern.

Welche Vorteile bietet die Ausstattung?

Das Modell ist mit zwei Messventilen (G 1/4) ausgestattet, die eine präzise Druckverlustmessung ermöglichen. Die Baulänge entspricht der DIN EN 558-1 Grundreihe 1. Mit einem Kvs-Wert von 814,5 ist das Ventil für hohe Durchflussmengen optimiert. Die Bedienung erfolgt manuell über ein Handrad mit einem Durchmesser von 300 mm. Das Ventil ist für den Einsatz in Heizungswasser-Kreisläufen konzipiert und bietet durch den integrierten Standanzeiger eine jederzeit kontrollierbare Einstellung.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Kvs-Wert: 814,5
• Anschlussart: Flansch nach DIN EN 1092-2
• Werkstoff Gehäuse: Grauguss (GG 25)
• Baulänge: DIN EN 558-1 Grundreihe 1
• Bedienhöhe: 467 mm
• Handraddurchmesser: 300 mm

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine solide Verarbeitung aus Grauguss und Rotguss sowie seine hohe Funktionalität beim hydraulischen Abgleich. Mit einem Kvs-Wert von 814,5 und der präzisen, plombierbaren Voreinstellung eignet es sich ideal für anspruchsvolle Heizungsinstallationen. Die robuste Konstruktion für PN 16 und die einfache Handhabung durch die Anordnung aller Funktionselemente auf der Handradseite machen dieses Ventil zu einer zuverlässigen Komponente für eine effiziente Anlagenhydraulik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armat.f.d.Hydraul.Abgleic
• Hersteller-Artikelnummer: 1062656
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 300
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• Bedienhöhe: 467
• Kvs-Wert: 814,5
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 200
