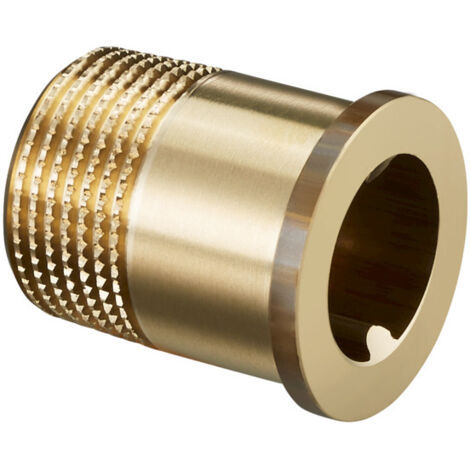

Oventrop Zubehörset für Dreiwegeventile, 3 Gewindetüllen DN 32, R 1 1/4", 1130299

Oventrop Zubehörset für Dreiwegeventile, 3 Gewindetüllen DN 32, R 1 1/4", 1130299

Das Oventrop Zubehörset für Dreiwegeventile umfasst drei Gewindetüllen in der Nennweite DN 32. Dieses Set ist für die Integration in Dreiwege-Verteil- und Mischventile der Serien Tri-CTR und Tri-CTB konzipiert. Die Komponenten aus Messing ermöglichen eine zuverlässige Anbindung in hydraulischen Systemen und zeichnen sich durch eine einfache Handhabung bei der Installation aus.

Welche Eigenschaften zeichnen das Zubehörset aus?

Die Gewindetüllen sind für den Einsatz in Rohrleitungs-Regelarmaturen ausgelegt und bieten eine präzise Passform für Ventile der Größe DN 32. Die Anschlüsse sind in gerader Form ausgeführt, wobei der erste Anschluss über ein konisches Außengewinde nach ISO 7-1 verfügt, während der zweite Anschluss für die Aufnahme einer Überwurfmutter vorgesehen ist. Durch die Fertigung aus Messing ist eine hohe Beständigkeit im Betrieb gegeben. Das Set ist für einen maximalen Arbeitsdruck von 16 bar bei einer Temperatur von 20 °C ausgelegt.

Wie erfolgt die Montage?

Die Installation des Oventrop Zubehörsets gestaltet sich effizient, da für die Montage keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind. Die Komponenten lassen sich direkt in die entsprechenden Dreiwege-Verteil- und Mischventile integrieren, wodurch eine sichere Verbindung im hydraulischen Kreislauf erreicht wird. Die unbehandelte Oberfläche des Messings unterstreicht die funktionale Ausrichtung des Sets für den Einsatz in der Heizungs- und Anlagentechnik.

Technische Daten

• Nennweite: DN 32
• Anschlussgröße: R 1 1/4 Zoll
• Werkstoff: Messing
• Maximaler Arbeitsdruck: 16 bar (bei 20 °C)
• Anschlussart 1: Außengewinde konisch (BSPT-R)
• Anschlussart 2: Überwurfmutter
• Form: Gerade
• Rohraußendurchmesser: 41,8 mm

Das Oventrop Zubehörset bietet eine passgenaue Lösung für die Anbindung von Dreiwege-Verteil- und Mischventilen der Serien Tri-CTR und Tri-CTB. Mit einer Nennweite von DN 32 und einer robusten Ausführung aus Messing ist das Set für einen Arbeitsdruck von bis zu 16 bar ausgelegt. Die einfache Montage ohne Spezialwerkzeug macht es zu einer effizienten Wahl für die fachgerechte Installation in hydraulischen Systemen und sorgt für eine stabile Verbindung in der Rohrleitungs-Regelarmatur.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1130299
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,046
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 41,8
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
