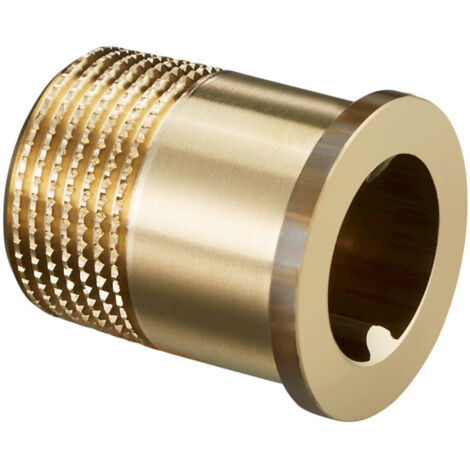

Oventrop Zubehörset für Dreiwegeventile 3 Gewindetüllen DN 50 R 2"

Oventrop Zubehörset für Dreiwegeventile 3 Gewindetüllen DN 50 R 2"

Das Oventrop Zubehörset für Dreiwegeventile umfasst drei Gewindetüllen in der Nennweite DN 50 und ist für die Integration in Dreiwege-Verteil- und Mischventile der Serien Tri-CTR und Tri-CTB konzipiert. Die Komponenten sind für eine effiziente Anbindung in hydraulischen Systemen ausgelegt und zeichnen sich durch eine robuste Ausführung aus Messing aus. Das Set ermöglicht eine zuverlässige Verbindung in Anlagen, in denen eine präzise Regelung des Volumenstroms erforderlich ist.

Welche Eigenschaften zeichnen das Zubehörset aus?

Die Gewindetüllen sind aus Messing gefertigt, wobei die Werkstoffgüte CuSn5Zn5Pb2 eine hohe Beständigkeit in hydraulischen Anwendungen sicherstellt. Die Anschlusskonfiguration besteht aus einem konischen Außengewinde nach ISO 7-1 beziehungsweise EN 10226-1 sowie einer Überwurfmutter, was eine unkomplizierte Montage ohne den Einsatz von Spezialwerkzeugen ermöglicht. Die Bauteile sind in gerader Form ausgeführt und für einen maximalen Arbeitsdruck von 16 bar bei einer Temperatur von 20 °C ausgelegt.

Technische Daten

• Nennweite: DN 50
• Anschlussgröße: 2 Zoll
• Werkstoff: Messing (CuSn5Zn5Pb2)
• Maximaler Arbeitsdruck: 16 bar (bei 20 °C)
• Anschlussart 1: Außengewinde konisch (BSPT-R)
• Anschlussart 2: Überwurfmutter
• Form: Gerade

Das Oventrop Zubehörset bietet eine passgenaue Lösung für die Installation von Dreiwege-Misch- und Verteilventilen der Baureihen Tri-CTR und Tri-CTB. Durch die Verwendung von langlebigem Messing und die normgerechte Ausführung der Anschlüsse in DN 50 mit 2 Zoll Gewinde wird eine sichere Einbindung in das Rohrleitungssystem erreicht. Die Auslegung für einen Arbeitsdruck von bis zu 16 bar unterstreicht die Eignung für anspruchsvolle hydraulische Regelarmaturen.

Lieferumfang

• 3x Gewindetülle DN 50

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1130298
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,055
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 59,6
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 2 Zoll (50)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuSn5Zn5Pb2
• Werkstoffgüte Anschluss 2: CuSn5Zn5Pb2
