Allgemeine Beschreibung

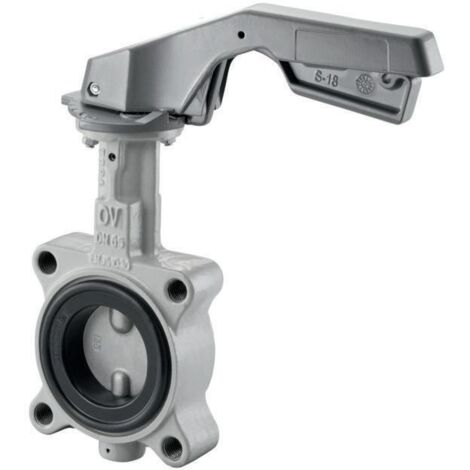

Die Oventrop Mittelflansch Absperrklappe mit Hebel ist eine hochwertige Absperrklappe in Mittelflanschausführung, die für den Einsatz zwischen Flanschen nach DIN EN 1092-2 konzipiert ist. Sie eignet sich für Nennweiten von DN 50 bis DN 600 und ist für Betriebsdrücke bis zu 16 bar (PN 16) ausgelegt. Die Klappe ist mit einer EPDM-Dichtung ausgestattet und bietet eine zuverlässige Abdichtung.Technische daten
- Nenndurchmesser: DN 65
- Betriebsdruck: 16 bar (PN 16)
- Betriebstemperatur: -20 °C bis +120 °C
- Baulänge: 46 mm
- Rohraußendurchmesser aller Anschlüsse: 129 mm
- Bedienhöhe: 76 mm
- Ventilwinkel: 90°
- Winkel der Spindel: 90°
- Länge Bedienungselement: 200 mm
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 (PN 10 bzw. PN 16) geeignet. Sie ist in verschiedenen Nennweiten von DN 50 bis DN 600 erhältlich.Installation
Die Installation erfolgt zwischen zwei Flanschen, wobei die Klappe in die Rohrleitung integriert wird. Achten Sie darauf, die Dichtungen korrekt zu positionieren, um eine optimale Abdichtung zu gewährleisten.Anwendung
Die Oventrop Mittelflansch Absperrklappe wird in hydraulischen Systemen eingesetzt, um den Durchfluss von Flüssigkeiten zu steuern oder zu unterbrechen. Sie ist ideal für Anwendungen in der Heizungs-, Lüftungs- und Klimatechnik.Weitere Informationen
- Gehäusematerial: Gusseisen GGG 40 (EN-GJS-400-15)
- Spindelmaterial: rostfreier Stahl (AISI 420)
- Klappenblattmaterial: rostfreier Stahl (AISI 316)
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Oberflächenschutz: beschichtet
- Klappenentwurf: zentrisch
- Feuersicher: nein
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
