Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 200

Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 200

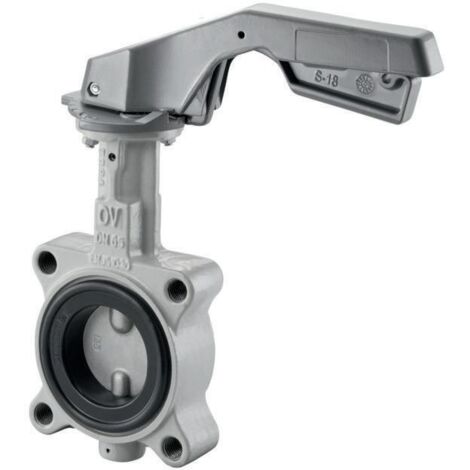

Die Oventrop Mittelflansch-Absperrklappe mit Hebel in der Nennweite DN 200 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für einen maximalen Betriebsdruck von 16 bar ausgelegt und für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 konzipiert. Dank der hochwertigen Materialkombination und der EPDM-Dichtung bietet diese Absperrklappe eine zuverlässige Lösung für industrielle und gebäudetechnische Anwendungen.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist in einer zentrischen Bauweise ausgeführt und verfügt über ein Gehäuse aus Sphäroguss (EN-GJS-400-15). Die Spindel besteht aus rostfreiem Edelstahl (AISI 420), während das Klappenblatt aus rostfreiem Edelstahl (AISI 316) gefertigt ist. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt. Für die Montage sind keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich.

Wo lässt sich die Absperrklappe einsetzen?

Das Modell ist für den Einbau zwischen zwei Flanschen konzipiert, die der Norm PN 16 entsprechen. Mit einem Betriebstemperaturbereich von -20 °C bis +120 °C deckt die Armatur ein breites Spektrum an Einsatzmöglichkeiten ab. Die Installation gestaltet sich unkompliziert, was die Integration in bestehende Rohrleitungssysteme effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Bedienung: Hebel
• Baulänge: 60 mm
• Rohraußendurchmesser: 319 mm
• Länge Bedienungselement: 350 mm

Diese Oventrop Absperrklappe überzeugt durch ihre langlebige Konstruktion aus Sphäroguss und Edelstahl. Mit einer Druckfestigkeit von PN 16 und einer EPDM-Dichtung ist sie für anspruchsvolle hydraulische Anwendungen bestens geeignet. Die einfache Handhabung über den Hebel sowie der verlängerte Ansatz für eine problemlose Isolierung machen sie zu einer effizienten Wahl für den professionellen Einsatz in DN 200 Rohrleitungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1048456
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Hebel
• Länge Bedienungselement: 350
• Druckstufe Artikel: PN 16
• Baulänge: 60
• Rohraußendurchmesser alle Anschlüsse: 319
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 74
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 200
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
