Allgemeine Beschreibung

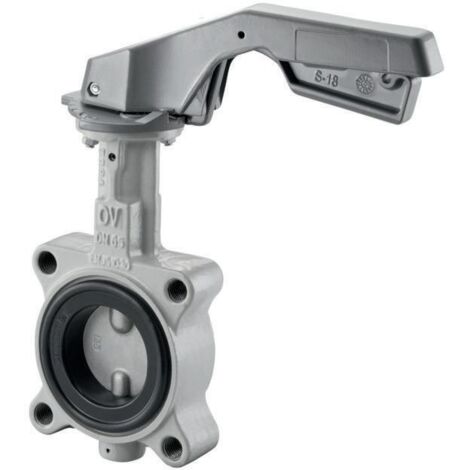

Die Oventrop Mittelflansch Absperrklappe mit Hebel ist eine zuverlässige Lösung für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 geeignet und bietet eine robuste Bauweise aus sphäroguss und Edelstahl. Diese Absperrklappe ist in der Ausführung DN 150 erhältlich und eignet sich für einen Betriebsdruck von bis zu 16 bar.Technische daten
- Betriebsdruck: 16 bar (PN 16)
- Betriebstemperatur: -20 °C bis +120 °C
- Baulänge: 56 mm
- Nenndurchmesser: DN 150
- Rohraußendurchmesser aller Anschlüsse: 255 mm
- Bedienhöhe: 76 mm
- Länge Bedienungselement: 275 mm
- Ventilwinkel: 90°
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einsatz zwischen Flanschen nach DIN EN 1092-2 (PN 10 bzw. PN 16) geeignet. Sie kann in Kombination mit anderen Komponenten des hydraulischen Systems verwendet werden, die den gleichen Flanschstandard aufweisen.Installation
Die Installation der Oventrop Mittelflansch Absperrklappe erfolgt zwischen zwei Flanschen. Achten Sie darauf, dass die Flansche den entsprechenden Normen entsprechen und die Dichtungen korrekt platziert sind, um Leckagen zu vermeiden.Anwendung
Diese Absperrklappe wird in verschiedenen hydraulischen Anwendungen eingesetzt, um den Durchfluss von Flüssigkeiten zu steuern und zu regulieren. Sie eignet sich besonders für den Einsatz in Heizungs-, Kühlungs- und Wasserversorgungssystemen.Weitere Informationen
- Gehäusematerial: EN-GJS-400-15 (GGG-40) Sphäroguss
- Spindelmaterial: AISI 420 (X20Cr13) Edelstahl
- Scheibenmaterial: AISI 316 (CF8M) Edelstahl
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Klappenentwurf: zentrisch
- Oberflächenschutz: beschichtet
