Allgemeine Beschreibung

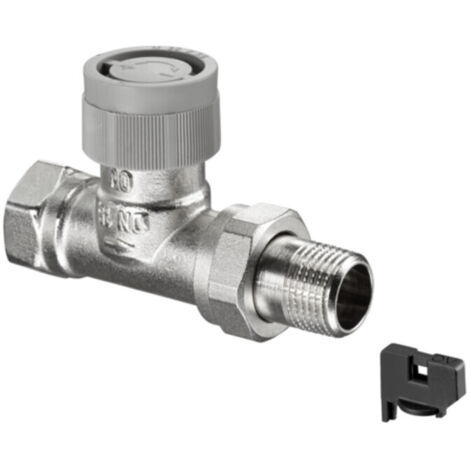

Das Oventrop AQ Thermostatventil DN 20 in Durchgangsausführung ist ideal für den automatischen hydraulischen Abgleich in Zweirohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung. Es handelt sich um ein druckunabhängiges Thermostatventil mit stufenloser Voreinstellung, das eine einfache Handhabung und präzise Steuerung des Durchflusses ermöglicht.Technische daten
- Serie: Baureihe AQ
- Form: Gerade
- Größe Heizkörperanschluss: 3/4 Zoll
- Abmessung Rohranschluss: 3/4 Zoll
- Abmessung Thermostatanschluss: M30 x 1,5
- Ausführung: Schlussstück/Innengewinde
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz: Vernickelt
- Betriebstemperatur: 2-110 °C
- Max. Betriebsdruck: 10 bar
- Durchflussbereich: 10-170 l/h
- Höhe: 29 mm
- Länge Anschluss 1: 106 mm
Kompatibilität und Zubehör
- Geeignet für Einrohrsystem: Nein
- Geeignet für Zweirohrsystem: Ja
- Mit Quetschset: Nein
- Mit Staubkappe: Ja
Installation
Der Sollwert des Thermostatventils wird mit einem Voreinstellschlüssel durch Drehen des Handrades eingestellt. Der Ventileinsatz ist unter Anlagendruck austauschbar und passt in alle Standard Oventrop Ventilgehäuse ab Baujahr 1999 (M30 x 1,5).
Anwendung
Das Thermostatventil AQ wird in Heizungs- und Kühlanlagen eingesetzt, um den hydraulischen Abgleich zu optimieren und den Energieverbrauch zu reduzieren. Es ermöglicht eine präzise Steuerung des Wasser-Glykolgemisches und sorgt für eine gleichmäßige Wärmeverteilung.
Weitere Informationen
Die Ventile AQ sind mit einer grauen Bauschutzkappe ausgestattet und bieten eine automatische Durchflussregelung, die auch bei schwankenden Differenzdrücken konstant bleibt.
