Oventrop AQ Thermostatventil DN 10 Axialventil, mit Q-Tec

Oventrop AQ Thermostatventil DN 10 Axialventil, mit Q-Tec

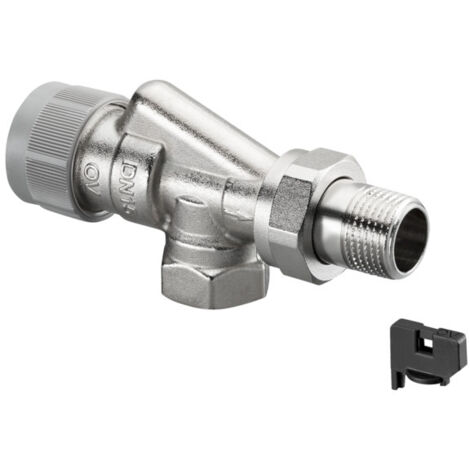

Das Oventrop AQ Thermostatventil in der Ausführung als Axialventil DN 10 ermöglicht einen automatischen hydraulischen Abgleich in Zweirohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung. Durch die integrierte Q-Tech Technologie erfolgt eine druckunabhängige Durchflussregelung, die den eingestellten Volumenstrom auch bei schwankenden Differenzdrücken konstant hält. Das Ventil ist für den Einsatz in Systemen mit einem Anschlussmaß von 3/8 Zoll konzipiert und zeichnet sich durch seine robuste, vernickelte Oberfläche aus.

Wie erfolgt die Einstellung des Volumenstroms?

Die Einstellung des gewünschten Volumenstroms erfolgt stufenlos und direkt am Ventil. Der Sollwert wird mithilfe eines Voreinstellschlüssels durch Drehen des Handrades vorgenommen, wobei der Einstellbereich von außen direkt ablesbar ist. Diese präzise Voreinstellung unterstützt eine effiziente Wärmeverteilung im Gebäude. Da der Volumenstrom direkt geregelt wird, ist eine einfache Inbetriebnahme möglich.

Welche Vorteile bietet das AQ Thermostatventil?

Das Ventil bietet eine hohe Flexibilität bei der Wartung und Modernisierung. Der Ventileinsatz ist unter Anlagendruck austauschbar, was Instandhaltungsarbeiten erleichtert. Zudem ist das Modell mit allen Standard Oventrop Ventilgehäusen ab dem Baujahr 1999 kompatibel, die über einen M30 x 1,5 Thermostat-Gewindeanschluss verfügen. Die Ausstattung mit einer grauen Bauschutzkappe schützt das Ventil während der Bauphase vor Verschmutzungen.

Technische Daten

• Nennweite: DN 10
• Anschlussgröße: 3/8 Zoll
• Thermostat-Gewindeanschluss: M30 x 1,5
• Durchsatzkapazität: 10 - 170
• Materialoberfläche: Vernickelt
• Einstellbarkeit: Stufenlos voreinstellbar
• Regelungsart: Automatische Durchflussregelung
• Anlagentyp: Zweirohr-Zentralheizungs- und Kühlanlagen

Das Oventrop AQ Axialventil ist eine zuverlässige Lösung für den automatischen hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seiner druckunabhängigen Q-Tech Technologie und der stufenlosen Voreinstellung sorgt es für einen konstanten Volumenstrom und eine effiziente Energieverteilung. Die Kompatibilität mit Standardgehäusen ab 1999 sowie die Möglichkeit, den Ventileinsatz unter Anlagendruck zu tauschen, machen es zu einer langlebigen Komponente für moderne Raumklimaanwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Thermostatventil-Unterteil
• Hersteller-Artikelnummer: 1183263
• Ausführung: Schlussstück/Innengewinde
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: grau
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 15 kPa): 10 - 170
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Länge Anschluss 1: 93,5
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
