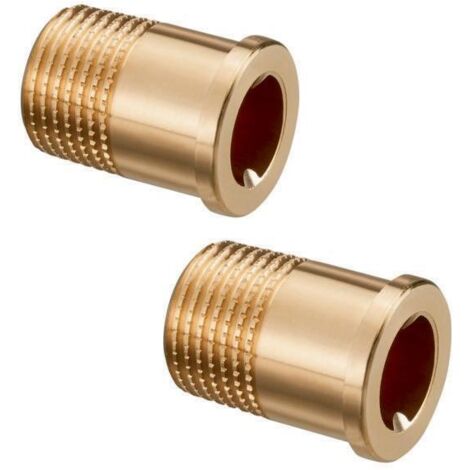

Oventrop Tüllenanschluss-Set 7, 2x Tüllen mit 3/4" Außengewinde, DN 20

Oventrop Tüllenanschluss-Set 7, 2x Tüllen mit 3/4" Außengewinde, DN 20

Das Oventrop Tüllenanschluss-Set 7 ermöglicht eine zuverlässige Verbindung in hydraulischen Systemen. Das Set besteht aus zwei Tüllen mit einem Außengewinde von 3/4 Zoll und ist für den Einsatz in DN 20 Rohrleitungen konzipiert. Es eignet sich ideal für Armaturen, die mit Überwurfmuttern und entsprechenden Dichtringen ausgestattet sind, und unterstützt eine effiziente Installation in der Haustechnik.

Welche Eigenschaften zeichnen das Tüllenanschluss-Set aus?

Die aus Messing gefertigten Tüllen sind auf Stabilität ausgelegt. Die gerade Form und die flachdichtende Ausführung sorgen für eine präzise Passform bei der Montage. Da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist, lässt sich das Set unkompliziert in bestehende Anlagen integrieren. Die Konstruktion ist für einen maximalen Arbeitsdruck von 16 bar bei einer Temperatur von 20 °C ausgelegt.

Technische Daten

• Material: Messing
• Anschluss 1: Außengewinde R 3/4 Zoll
• Nenndurchmesser: DN 20
• Max. Arbeitsdruck: 16 bar (bei 20 °C)
• Bauform: Gerade
• Dichtungsart: Flachdichtend

Das Oventrop Tüllenanschluss-Set 7 überzeugt durch seine solide Verarbeitung aus Messing und die einfache Handhabung bei der Installation. Mit einem Nenndurchmesser von DN 20 und einem Außengewinde von 3/4 Zoll ist es optimal auf gängige Armaturen abgestimmt. Die Auslegung für einen Arbeitsdruck von bis zu 16 bar macht es zu einer verlässlichen Komponente für hydraulische Anwendungen, die eine dauerhafte und dichte Verbindung erfordern.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1061493
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,034
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 20
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 26,44
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
