Oventrop Tüllenanschluss-Set 7, 2x Tüllen mit 1/2" Außengewinde, DN 15

Oventrop Tüllenanschluss-Set 7, 2x Tüllen mit 1/2" Außengewinde, DN 15

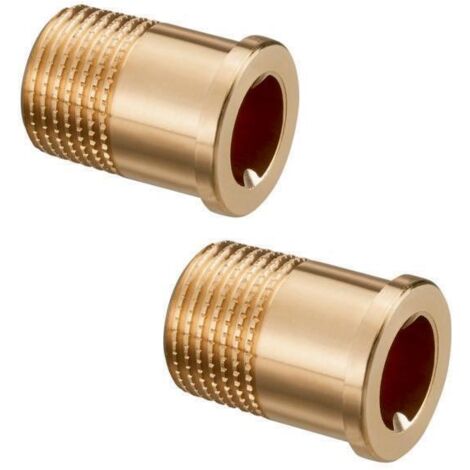

Das Oventrop Tüllenanschluss-Set 7 ermöglicht eine zuverlässige Verbindung in hydraulischen Systemen. Das Set besteht aus zwei Tüllen mit einem Außengewinde von 1/2 Zoll (DN 15) und ist speziell für den Einsatz an Armaturen mit Überwurfmuttern konzipiert. Durch die flachdichtende Ausführung eignet sich das Set ideal für Anwendungen, bei denen eine präzise Verbindung erforderlich ist.

Welche Eigenschaften zeichnen das Tüllenanschluss-Set aus?

Die aus Messing gefertigten Tüllen sind gerade geformt und für den Einsatz in der Hydraulik optimiert. Das Anschluss-Set 7 ist für einen maximalen Arbeitsdruck von 16 bar bei 20 °C ausgelegt. Die Installation gestaltet sich unkompliziert, da für die Montage keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Die Materialwahl sorgt für eine langlebige Funktionalität in den entsprechenden Systemumgebungen.

Wie erfolgt die Installation?

Das Set ist für Armaturen mit Überwurfmuttern vorgesehen und bietet mit dem konischen Außengewinde nach ISO 7-1 / EN 10226-1 eine normgerechte Anbindung. Die flachdichtende Konstruktion unterstützt eine einfache Montage und sorgt für eine sichere Abdichtung der Verbindung. Dank der standardisierten Abmessungen lässt sich das Set effizient in hydraulische Abgleichsysteme integrieren.

Technische Daten

• Material: Messing
• Anschluss 1: Außengewinde R 1/2 Zoll
• Nenndurchmesser: DN 15
• Max. Arbeitsdruck: 16 bar (bei 20 °C)
• Bauform: Gerade
• Dichtungsart: Flachdichtend

Das Oventrop Tüllenanschluss-Set 7 überzeugt durch seine robuste Verarbeitung aus Messing und die einfache Handhabung bei der Installation. Mit einer Druckfestigkeit von bis zu 16 bar bei 20 °C bietet es eine verlässliche Lösung für den Anschluss von Armaturen in hydraulischen Anlagen. Die flachdichtende Ausführung in der Nennweite DN 15 stellt eine präzise Verbindung sicher und unterstützt einen effizienten Betrieb der angeschlossenen Komponenten.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1061492
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,031
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 15
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20,95
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
