Oventrop Zweiwege-Ventil DN 20 Flanschanschluss

Oventrop Zweiwege-Ventil DN 20 Flanschanschluss

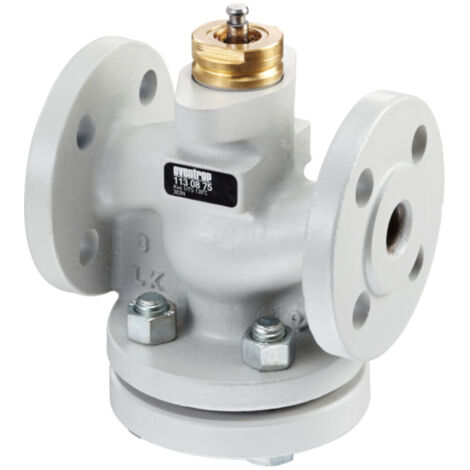

Das Oventrop Zweiwege-Ventil DN 20 mit Flanschanschluss ist eine robuste Regelarmatur für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Armatur ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035 ausgelegt. Durch die hochwertige Materialkombination aus Grauguss, Messing und Edelstahl bietet das Ventil eine zuverlässige Lösung für die präzise Durchflussregelung in hydraulischen Systemen.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse besteht aus widerstandsfähigem Gusseisen (GG 25 / GJL-250) und ist für eine Druckstufe von PN 16 ausgelegt. Die metallische Kegel- und Sitzabdichtung sorgt für eine langlebige Funktion. Mit einem Kvs-Wert von 6,3 ermöglicht das Ventil eine effiziente Durchflusssteuerung. Die Kennlinien-Charakteristik ist gleichprozentig ausgelegt, während der Bypass über eine lineare Charakteristik verfügt. Das Ventil ist für einen Temperaturbereich von 0 °C bis 130 °C im Dauerbetrieb geeignet.

Wie lässt sich das Ventil flexibel einsetzen?

Das Ventil ist standardmäßig als Zweiwege-Ventil konfiguriert, wobei der mittlere Stutzen durch eine Kappe verschlossen ist. Durch das einfache Entfernen dieser Kappe kann das Bauteil bei Bedarf als Dreiwege-Ventil verwendet werden, was die Flexibilität bei der Anlagenplanung und Installation erhöht. Die Montage erfolgt über Flanschanschlüsse nach EN 1092-2, wobei keine spezielle Verarbeitungstechnik oder Spezialwerkzeug für die Installation erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 16
• Kvs-Wert: 6,3
• Gehäusewerkstoff: Gusseisen (GG 25 / GJL-250)
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Hublänge: 10 mm
• Anschlussart: Flansch
• Kennlinie: Gleichprozentig

Die Kombination aus hochwertigem Graugussgehäuse und präzisen Komponenten macht dieses Oventrop Ventil zu einer verlässlichen Wahl für anspruchsvolle Heiz- und Kühlsysteme. Mit einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 6,3 deckt es ein breites Einsatzspektrum ab. Die Möglichkeit, das Ventil durch einfaches Entfernen der Verschlusskappe als Dreiwege-Ventil zu nutzen, bietet zusätzliche Flexibilität bei der hydraulischen Einbindung in geschlossene Kreisläufe.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1130846
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 105
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Anschlüsse: Flansch
• Nenndurchmesser: DN 20
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 130
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Rohraußendurchmesser alle Anschlüsse: 105
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Werkstoff des Gehäuses: Gusseisen
• Kvs-Wert: 6,3
• Anschlüsse: Flansch
• Nenndurchmesser: DN 20
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 105
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Anschlüsse: Flansch
• Nenndurchmesser: DN 20
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
