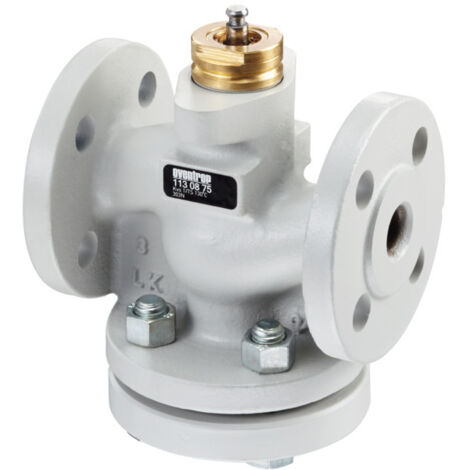

Oventrop Zweiwege-Ventil DN 50 Flanschanschluss

Oventrop Zweiwege-Ventil DN 50 Flanschanschluss

Das Oventrop Zweiwege-Ventil DN 50 mit Flanschanschluss ist eine robuste Regelarmatur für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Es ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035 ausgelegt und für eine Druckstufe von PN 16 spezifiziert.

Wie ist das Ventil konstruiert?

Das Gehäuse besteht aus widerstandsfähigem Grauguss (GJL-250), während der Kegel aus Messing und die Spindel aus Edelstahl gefertigt sind. Die Kegel- und Sitzabdichtung ist metallisch ausgeführt, was eine zuverlässige Funktion im Dauerbetrieb ermöglicht. Das Ventil verfügt über einen Flanschanschluss nach EN 1092-2 und ist für eine Nenngröße von DN 50 ausgelegt. Die Oberfläche ist unbehandelt.

Welche Flexibilität bietet das Ventil?

Das Ventil ist standardmäßig als Zweiwege-Ventil konfiguriert, wobei der mittlere Stutzen durch eine Kappe verschlossen ist. Durch das Entfernen dieser Kappe lässt sich das Bauteil bei Bedarf als Dreiwegeventil einsetzen, was eine hohe Flexibilität bei der Anlagenplanung ermöglicht. Die Kennlinien-Charakteristik ist gleichprozentig ausgelegt, während der Bypass eine lineare Charakteristik aufweist. Für die Montage sind keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Kvs-Wert: 35
• Gehäusewerkstoff: Grauguss (GJL-250)
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Hublänge: 10 mm
• Anschlussart: Flansch
• Kennlinien-Charakteristik: gleichprozentig

Das Oventrop Zweiwege-Ventil DN 50 überzeugt durch seine hochwertige Materialkombination aus Grauguss, Messing und Edelstahl. Mit einem Kvs-Wert von 35 und einer Temperaturbeständigkeit von bis zu 130 °C ist es für anspruchsvolle Heiz- und Kühlsysteme geeignet. Die Möglichkeit, das Ventil durch einfaches Entfernen der Kappe als Dreiwegeventil zu nutzen, bietet eine hohe Anpassungsfähigkeit für verschiedene hydraulische Anforderungen in geschlossenen Kreisläufen.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1130850
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 165
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 35
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 130
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Rohraußendurchmesser alle Anschlüsse: 165
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Werkstoff des Gehäuses: Gusseisen
• Kvs-Wert: 35
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 165
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 35
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
