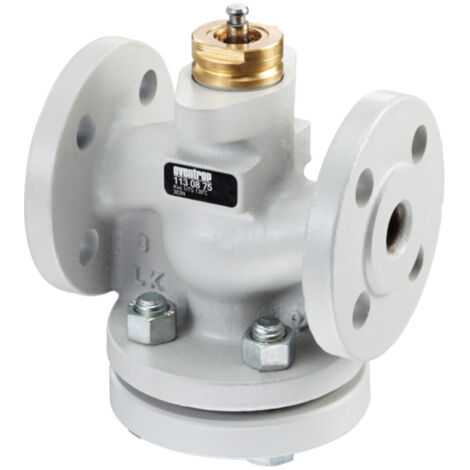

Oventrop Zweiwege-Ventil PN 16, DN 20 Flansch, Kvs 4,0

Oventrop Zweiwege-Ventil PN 16, DN 20 Flansch, Kvs 4,0

Das Oventrop Zweiwege-Ventil PN 16 in der Nennweite DN 20 ist eine robuste Regelarmatur für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen. Mit einem Kvs-Wert von 4,0 und einer Druckstufe von PN 16 eignet sich das Ventil für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035. Durch seine flexible Konstruktion lässt sich das Bauteil bei Bedarf von einem Zweiwege-Ventil zu einem Dreiwege-Ventil umrüsten.

Welche konstruktiven Merkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus widerstandsfähigem Grauguss (GJL-250), das für eine lange Lebensdauer beschichtet ist. Im Inneren sorgt ein Kegel aus Messing in Kombination mit einer Spindel aus Edelstahl für eine präzise Regelung. Die metallische Kegel- und Sitzabdichtung unterstützt eine zuverlässige Funktion im Dauerbetrieb. Die Montage gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge für den Einbau erforderlich sind.

Wie lässt sich das Ventil flexibel einsetzen?

Das Ventil ist standardmäßig als Zweiwege-Ventil konfiguriert, wobei der mittlere Stutzen durch eine Kappe verschlossen ist. Durch das einfache Entfernen dieser Kappe kann das Ventil als Dreiwegeventil genutzt werden, was eine hohe Flexibilität bei der hydraulischen Einbindung in unterschiedliche Anlagensysteme ermöglicht. Die Kennlinien-Charakteristik ist im Durchgang gleichprozentig ausgelegt, während der Bypass eine lineare Charakteristik aufweist.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 16
• Kvs-Wert: 4,0
• Gehäusewerkstoff: Grauguss (GJL-250)
• Spindelmaterial: Edelstahl
• Kegelmaterial: Messing
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Hublänge: 10 mm
• Anschlussart: Flansch

Das Oventrop Zweiwege-Ventil überzeugt durch seine hochwertige Materialkombination aus Grauguss, Messing und Edelstahl sowie seine vielseitige Einsetzbarkeit in geschlossenen Heiz- und Kühlsystemen. Mit einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 4,0 bietet es eine zuverlässige Lösung für die präzise Durchflussregelung. Die einfache Umrüstbarkeit auf eine Dreiwege-Funktion macht es zu einer flexiblen Komponente für anspruchsvolle hydraulische Anwendungen im Bereich der Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1130866
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 105
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4
• Anschlüsse: Flansch
• Nenndurchmesser: DN 20
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 130
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Rohraußendurchmesser alle Anschlüsse: 105
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Werkstoff des Gehäuses: Gusseisen
• Kvs-Wert: 4
• Anschlüsse: Flansch
• Nenndurchmesser: DN 20
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 105
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 16
• Hublänge: 10
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4
• Anschlüsse: Flansch
• Nenndurchmesser: DN 20
• Kennlinien-Charakteristik: gleichprozentig
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: ja
