Allgemeine Beschreibung

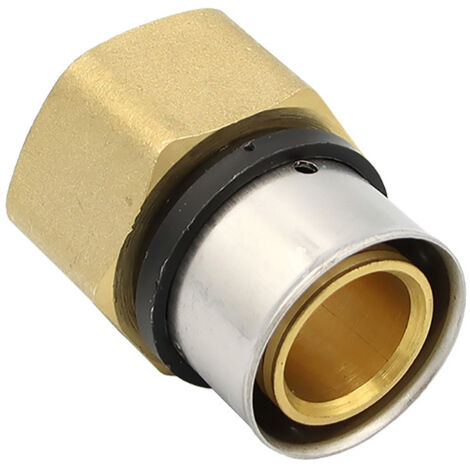

Der Pipetec Pressfitting Übergang 32x3 mm - 1 Zoll IG TH Kontur ist ein hochwertiger Fitting, der aus Messing gefertigt ist und speziell für die Verwendung mit Mehrschichtverbundrohren und Verbundrohren konzipiert wurde. Er bietet eine optimale Sicherheit durch die Presskontur “TH” und ist ideal für Trinkwasserinstallationen geeignet.Technische daten
- Größe: 32 x 3 mm
- Gewindegröße: 1 Zoll Innengewinde
- Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
- Maximale Betriebstemperatur: 95°C
- Spitzentemperatur: 100°C (gemäß ISO 10508 / UNI 10954)
- Material: Warmpressmessing
- Presshülse aus Edelstahl
- Zwei O-Ringe aus EPDM
- Gewicht: 210 g
Kompatibilität und Zubehör
- Kompatibel mit Pipetec Aluminium-Mehrschichtverbundrohren
- Passende Artikel: Rohrschere, Kalibrierer, Biegefedern, Pressfitting Blindstopfen, Pressfitting Verschraubungen, Pressfitting Anschlüsse, Pressfitting Zubehör, Pressfitting Kupplungen, Pressfitting T-Stücke, Pressfitting Winkel
Installation
Für die Installation des Pressfittings benötigen Sie lediglich ein Aluminium-Mehrschichtverbundrohr, eine Rohrschere, einen Kalibrierer und eine geeignete Pressmaschine. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Anschließend wird das Rohrende kalibriert, um sicherzustellen, dass es wieder absolut rund ist und entgratet wird. Das Rohr wird innen angefast, sodass der Fitting ohne Beschädigung des O-Rings eingeführt werden kann. Die drei Öffnungen am Ende der Edelstahlhülse geben zusätzliche Sicherheit für eine korrekte Verpressung.Anwendung
Die Pressfittings ermöglichen eine schnelle und sichere Herstellung von Rohrverbindungen. Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr sichergestellt werden. Es ist wichtig, die Kalibrierung und Entgratung fachgerecht durchzuführen.Weitere Informationen
- DVGW zertifiziert für Trinkwasser (DW-8501BS5049)
- UBA konform
- Hinweis auf die Wichtigkeit der korrekten Kalibrierung und Entgratung
- Herstellerzulassungen: HakaGerodurAG (DW-8501CO0193) und JansenAG (DW-8501BS5049)
