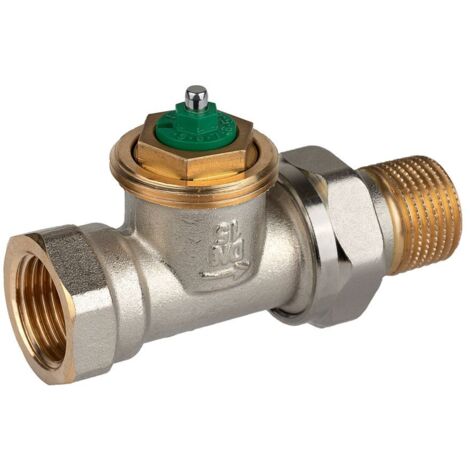

Resideo Thermostatventilkörper LX Messing vernickelt, Durchgang kurz, 1/2"

Resideo Thermostatventilkörper LX Messing vernickelt, Durchgang kurz, 1/2"

Der Resideo Thermostatventilkörper LX der Serie V2000LX ist eine präzise Komponente aus vernickeltem Messing, konzipiert für den hydraulischen Abgleich in Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb. Er zeichnet sich durch eine stufenlose Voreinstellung und eine erhöhte Durchflusskapazität aus, was ihn ideal für Anwendungen mit hohen Anforderungen an den Durchfluss macht.

Wie ist der Resideo Thermostatventilkörper LX konstruiert?

Der Ventilkörper ist aus vernickeltem Messing gefertigt und in einer kurzen Durchgangsform mit einer Anschlussgröße von 1/2 Zoll (DN15) ausgeführt. Der Thermostatanschluss verfügt über ein M30 x 1,5 Gewinde. Eine doppelte O-Ring-Dichtung an der Spindel sorgt für einen wartungsfreien und geräuscharmen Betrieb. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Die Abmessungen entsprechen den Standards gemäß EN 215.

Welche Funktionen bietet der Thermostatventilkörper LX?

Der Thermostatventilkörper LX ermöglicht eine einfache und stufenlose Einstellung der Durchflussmenge. Dies kann mit einem Gabelschlüssel SW 7 oder einem speziellen Einstellschlüssel erfolgen. Der Nenndurchfluss erreicht bis zu 320 l/h im 2K p-Band bei Verwendung eines Hochhub-Thermostatkopfes. Die Ventile können zudem mit einer Schutzkappe abgesperrt werden. Eine Vorabeinstellung ist möglich.

Mit welchen Systemen und Antrieben ist das Ventil kompatibel?

Dieser Thermostatventilkörper ist speziell für Zweirohrsysteme geeignet und nicht druckunabhängig. Er ist kompatibel mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde sowie mit verschiedenen Stellantrieben, darunter HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantriebe, M5410 2-Punkt-Stellantriebe sowie modulierende Stellantriebe der Typen M4410E/K und M7410E5001. Das Ventilgehäuse und der Ventileinsatz passen zum AT-Concept, wodurch die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sichergestellt ist. Der Ventileinsatz lässt sich im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät austauschen.

Für welche Betriebsbedingungen ist der Thermostatventilkörper LX geeignet?

Das Ventil ist für den Einsatz mit Wasser oder Wasser-Glykolgemischen gemäß VDI 2035 ausgelegt. Es hält Mediumtemperaturen von -10 °C bis zu 120 °C stand und ist für einen maximalen Betriebsdruck von 10 bar sowie einen maximalen Differenzdruck von 100 kPa konzipiert.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN15)
• Bauform: Durchgang kurz, gerade
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,08
• Durchflussmenge: 20 bis 235 l/h
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa

Der Resideo Thermostatventilkörper LX bietet eine präzise und stufenlose Durchflussregelung, die für den hydraulischen Abgleich in Zweirohr-Heizungs- und Kühlsystemen unerlässlich ist. Mit seiner robusten Bauweise aus vernickeltem Messing, einer Anschlussgröße von 1/2 Zoll und einem Kvs-Wert von 1,08 stellt er eine langlebige und zuverlässige Lösung dar. Die Kompatibilität mit gängigen Thermostat- und Stellantrieben sowie die Möglichkeit des Ventileinsatzwechsels im laufenden Betrieb unterstreichen die Funktionalität dieses Ventils für den professionellen Einsatz.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020DLX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 22
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 235
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 27,5
• Länge Anschluss 2: 60
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,74
• Verkürzte Baulänge: ja
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 1,08
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
