Allgemeine Beschreibung

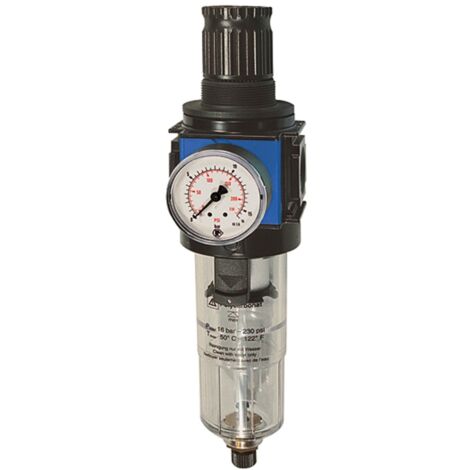

Der Filterregler »variobloc« ist mit einem robusten Polycarbonatbehälter und einem präzisen Manometer ausgestattet. Er bietet eine maximale Eingangsdruck von 16 bar und einen Regelbereich von 0,5 bis 10 bar. Dieser vordruckunabhängige, rücksteuerbare Membrandruckregler verfügt über eine Sekundärentlüftung und arbeitet in Kombination mit einem Zentrifugalabscheider. Die Druckeinstellung kann durch Eindrücken des Handrads arretiert werden, was eine einfache Handhabung ermöglicht. Die bewährte Serie zeichnet sich durch ein modernes Industriedesign und hervorragende Durchflusswerte aus.Technische daten
- Gewinde: G 3/8
- Eingangsdruck max.: 16 bar
- Baugröße: 1
- Gehäuse: Zink-Druckguss
- Dichtmaterial: NBR
- Membrane: NBR
- Filterfeinheit: 40 µm
- Mediumstemperatur max.: 50 °C
- Umgebungstemperatur max.: 50 °C
- Federhaube: POM
- Kondensatablass: manuell
- Regelbereich min.: 0,5 bar
- Regelbereich max.: 10 bar
- Manometeranzeige min.: 0 bar
- Manometeranzeige max.: 10 bar
- Durchfluss: 3000 l/min
- Behälter: Polycarbonatbehälter
- A: 48 mm
- B: 203 mm
- C: 68 mm
- Serie: variobloc
- Durchflusswertmessung: bei P1 = 10 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
