Allgemeine Beschreibung

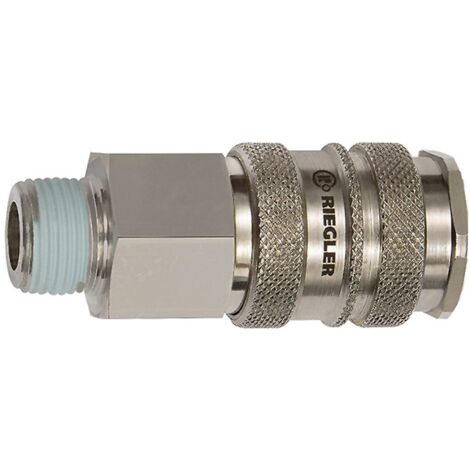

Die Riegler Schnellverschlusskupplung NW 10 ist eine einseitig absperrende und robuste Kupplung, die aus verzinktem Stahl und vernickeltem Messing gefertigt ist. Sie bietet eine hohe Durchflussleistung und ist für den Einsatz in verschiedenen Bereichen geeignet, darunter Pneumatik, Maschinen- und Anlagenbau, Medizintechnik und Nahrungsmitteltechnik. Diese Kupplung ist nicht für die direkte Montage an pulsierenden Werkzeugen geeignet.Technische daten
- Anschluss: R 3/4 AG
- Schlüsselweite: 27 mm
- Länge: 65 mm
- Nennweite: 10
- Betriebsdruck: 0 - 35 bar
- Durchfluss: 3500 l/min (Luft)
- Umgebungstemperatur: -20 °C bis 100 °C
- Mediumstemperatur: -20 °C bis 100 °C
- Dichtmaterial: NBR
- Hülse: Stahl verzinkt
- Feder: Edelstahl
- Ventil: Messing vernickelt
- Gewindestück: Messing vernickelt
- Gehäuse: Messing vernickelt
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Kompatibilität und Zubehör
- Empfohlene Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1
Installation
Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.
Anwendung
Diese Schnellverschlusskupplung eignet sich für eine Vielzahl von Anwendungen in der Pneumatik, im Maschinen- und Anlagenbau sowie in der Medizintechnik und Nahrungsmitteltechnik.
