Allgemeine Beschreibung

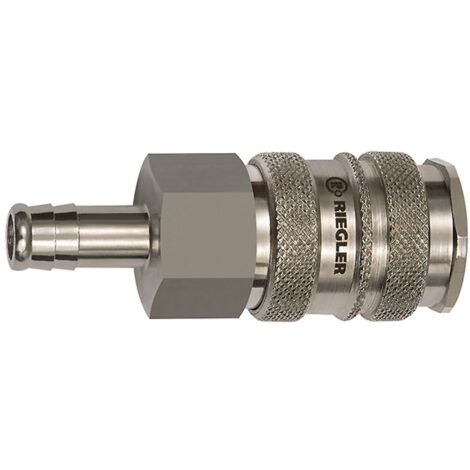

Die Riegler Schnellverschlusskupplung NW 10 ist eine einseitig absperrende und robuste Kupplung, die sich durch eine hohe Durchflussleistung auszeichnet. Sie ist ideal für verschiedene Anwendungen in der Pneumatik, Maschinen- und Anlagenbau sowie in der Medizintechnik und Chemie-/Pharmaindustrie. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Technische daten
- NW: 10
- Anschluss: LW 16
- SW: 24 mm
- Länge: 75,0 mm
- Betriebsdruck: 0 - 35 bar
- Mediumstemperatur: -20 °C bis 100 °C
- Umgebungstemperatur: -20 °C bis 100 °C
- Dichtmaterial: NBR
- Durchfluss: 3500 l/min (Luft)
- Feder: Edelstahl
- Gehäuse: Messing vernickelt
- Hülse: Stahl verzinkt
Kompatibilität und Zubehör
- Empfohlene Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1
