Allgemeine Beschreibung

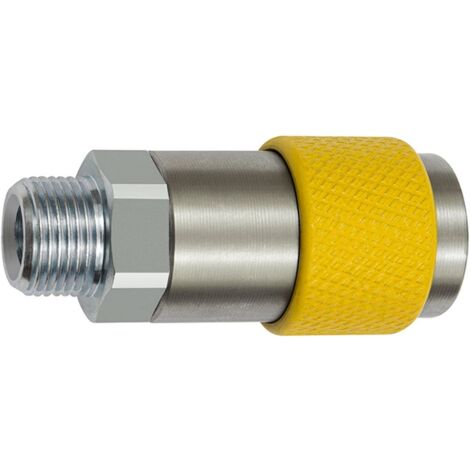

Die Riegler Unv. Dreh-Sicherheitskupplung NW 6 ist eine hochwertige und langlebige Kupplung, die sich durch ihre einfache Handhabung auszeichnet. Sie ist aus robustem Stahl gefertigt und entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Die Kupplung ist in der Farbe Gelb gehalten und bietet eine sichere Verbindung durch das Eindrücken des Stecknippels, bis dieser hörbar rastet. Das Entkuppeln erfolgt durch eine Linksdrehung der Hülse, wobei der anstehende Druck entlüftet wird. Erst nach einer Rechtsdrehung kann der Stecknippel herausgezogen werden. Die Farb- und Formkodierung sorgt dafür, dass ein Einkuppeln nur innerhalb der gleichen Farben möglich ist.Technische daten
- Nennweite (NW): 6
- Anschluss: G 3/8 AG
- Farbe: Gelb
- Schlüsselweite (SW): 22 mm
- Länge: 64 mm
- Betriebsdruck: max. 25 bar / max. 16 bar beim Ein-/Auskuppeln
- Temperaturbereich: -15 °C bis 200 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: FKM
- Durchfluss: 630 l/min (Luft)
- Feder: Edelstahl
- Hülse: Stahl verzinkt, farbig lackiert
- Gewindestück: Stahl verzinkt
- Ventil: Polyphenylensulfid (PPS)
- Steckerprofil: gemäß ISO 6150 C
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
