Allgemeine Beschreibung

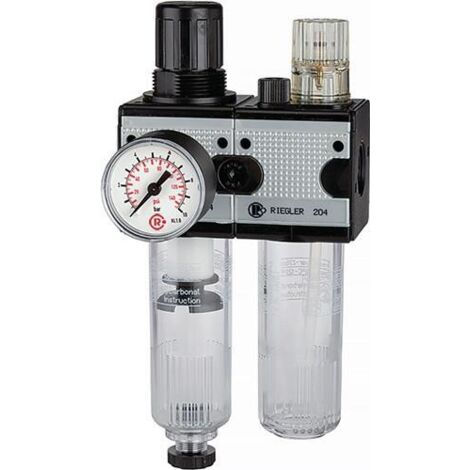

Die Riegler Wartungseinheit 2-tlg. »multifix« ist eine hochwertige Lösung zur Reinigung, Regelung und Ölung von Druckluft in pneumatisch betriebenen Werkzeugen, Zylindern und Ventilen. Sie besteht aus einem vordruckunabhängigen, rücksteuerbaren Membrandruckregler mit Sekundärentlüftung, einem Zentrifugalabscheider und einem Proportionalöler. Diese Wartungseinheit ist ideal für den Einsatz in verschiedenen Anwendungen und sorgt für eine zuverlässige Druckluftversorgung.Technische daten
- Innengewinde-⌀: 1/2 Zoll
- Höhe (H): 248 mm
- Gesamtlänge (L): 136 mm
- Durchfluss: 3550 l/min
- Druckbereich: 0,5–10 bar
- Eingangsdruck max.: 16 bar
- Mediumstemperatur max.: 60 °C
- Umgebungstemperatur max.: 60 °C
- Filterfeinheit: 5 µm
- Manometeranzeige: max. 16 bar, min. 0 bar
- Material Gehäuse: Zink-Druckguss
- Material Behälter: Polycarbonat
- Material Dichtung: NBR
- Material Tropfaufsatz: PA
- Material Federhaube: POM-Messing
- Ablassventil: halbautomatisch
- Öldosierung: 1–2 Tropfen/min (Richtwert)
- Maße: A: 134,8 mm, B: 246,3 mm, C: 99 mm, D: 147,3 mm
Kompatibilität und Zubehör
- Wartungsgeräte der Serie multifix sind untereinander kombinierbar.
- Passendes Pneumatik-Spezial-Öl, Art.-Nr. 4588 881 014 erhältlich.
Installation
- Die Wartungseinheit kann einfach in bestehende Druckluftsysteme integriert werden.
Anwendung
- Reinigung, Regelung und Ölung der Druckluft für pneumatische Werkzeuge, Zylinder und Ventile.
Weitere Informationen
- Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar.
