Schraubfitting Kupplung 20mm, 1 Zoll AG, Rohrkupplung

Verkauft von HAJUS AG

Produktinformationen

Beschreibung

Allgemeine Beschreibung

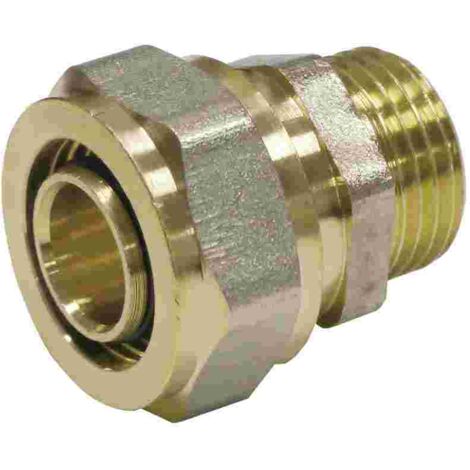

Die Schraubfitting Kupplung ist die ideale Lösung für sichere Rohrverbindungen. Sie ermöglicht eine schnelle und einfache Montage ohne Spezialwerkzeug und ist eine wirtschaftliche Alternative zu herkömmlichen Presssystemen. Diese Kupplung ist für Trinkwasserinstallationen und Heizsysteme geeignet und bietet Ihnen zahlreiche Vorteile für Ihre Projekte.

Technische daten

Material: Messing, O-Ringe

Größe: 20mm x 1 Zoll AG

Druckbeständigkeit: bis 10 bar

Temperaturbeständigkeit: bis 95°C

Zertifizierungen: DVGW, IMA, EN ISO 21003, GOST, Hygiene Certificate

Installation

Schritt 1: Rohr ablängen – Verwenden Sie ein geeignetes Werkzeug, um das Rohr auf die gewünschte Länge zu bringen.

Schritt 2: Rohr kalibrieren und entgraten – Nach dem Ablängen muss das Rohrende mit einem Kalibrierer kalibriert und entgratet werden.

Schritt 3: Überwurfmutter und Klemmring positionieren – Positionieren Sie die Überwurfmutter und den Klemmring gemäß Abbildung auf dem Rohr.

Schritt 4: Nippel einführen – Führen Sie den Nippel des Grundkörpers vollständig in das Rohr ein.

Schritt 5: Überwurfmutter anziehen – Schieben Sie den Klemmring und die Überwurfmutter bis zum Anschlag auf den Fittinggrundkörper und ziehen Sie die Überwurfmutter handfest an.

Schritt 6: Verbindung prüfen – Überprüfen Sie die Verbindung.

Anwendung

Die Schraubfitting Kupplung ist geeignet für:

Trinkwasserinstallationen

Heizungsinstallationen

Kühlungsinstallationen

Druckluftinstallationen

Weitere Informationen

Die Kupplung ist für Alu-Verbundrohre mit den entsprechenden Abmessungen geeignet.

Für die Montage benötigen Sie lediglich eine Rohrschere, einen Kalibrierer und eventuell einen Schraubenschlüssel zum Festziehen der Überwurfmutter.

Die Kupplung ist für eine Dauerbelastbarkeit von 10 bar / 70° C / 50 Jahren ausgelegt.

AG steht für Außengewinde und IG für Innengewinde.

Eigenschaften

Marke
BONI-SHOP®
Material
Messing
Menge pro Pack
1
Für Trinkwasser geeignet
Ja
Verbindungskonfiguration
Außengewinde
Farbe
Gelb
Innendurchmesser
20 mm
Gewindegröße
1" (26x34)
Befestigung Fitting
Zum Anschrauben
Form
Zylindrisch
Form des Fittings/ des Anschlusses
Zum Aufbau
Höhe
4 cm
Anschlussmaterial
Messing
Gewicht
110 g
Anschlusstyp
Zum Schrauben
Art der Verbindung
Verbindung
Verwendungszweck der Verbindung
Für Zuleitungsrohr
ManoMano Art.-Nr
ME10903717
MMID
230410407851
Herstellerreferenz
S72UA2006
EAN
4058569113842

Kundenbewertungen

5,0

/ 1 Bewertungen

Von ManoMano verifizierte Bewertungen

Noch keine Bewertungen für dieses Produkt veröffentlicht!

Beratung von

Wie wählen Sie die Verbindungsstücke Ihrer Sanitärinstallation?

Ein Verbindungsstück zum Schweißen oder mit Klemmring (Bikonanschlüsse); für eine Kupferinstallation gibt es viele Möglichkeiten. Zum Schrauben für ein Rohrnetz aus Polythylen; Pressverbindungsstück oder Kupplungszapfen für eine VPE-Installation oder Klebeverbindung für PVC: wir geben Ihnen hilfreiche Tipps!
