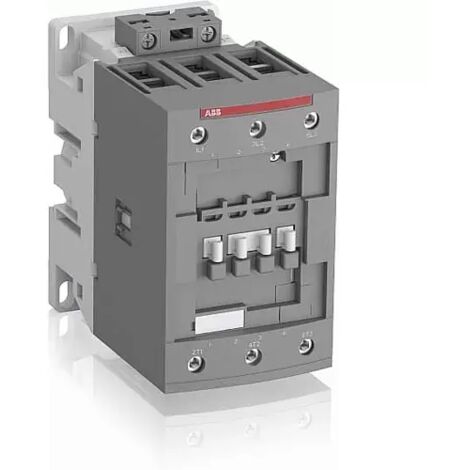

Schütz von ABB 3-Polig 96 100-250V v. chr./d.c AF96300013

Verkauft von 0815

Produktinformationen

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details:

Name	Wert
Type	1SBL407001R1300
Hersteller Artikelnummer	1SBL407001R1300
Bemessungssteuerspeisespannung AC 50 Hz	100 bis 250 V
Geeignet für Reiheneinbau	nein
Bemessungssteuerspeisespannung AC 60 Hz	100 bis 250 V
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Öffner als Hauptkontakte	0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	130 A
Bemessungssteuerspeisespannung DC	100 bis 250 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	96 A
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW

Eigenschaften

Marke
ABB
Farbe
Grau
Schutzklasse
IP20
Stromstärke
96 A
Material
Metall
Art der ElektroInstallation
DIN-Schiene
Anzahl der Pole
3
Gewicht
2000 g
Stromnetz
Einphasig
Elektrische Spannung
250 V
Spulentyp
Klassisch
Art des Kontakts
Normalerweise Geöffnet
ManoMano Art.-Nr
ME1140103
MMID
657867751015
Herstellerreferenz
ABB AF96300013
EAN
3471523133235
