Allgemeine Beschreibung

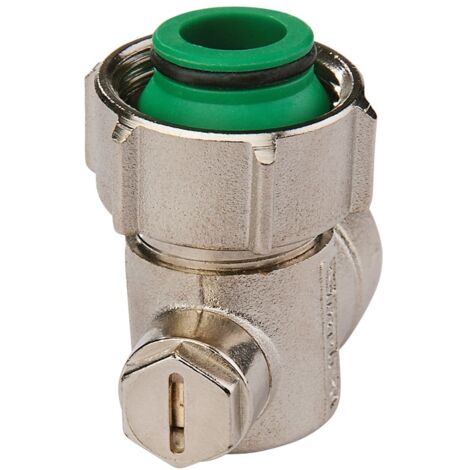

Anschlussarmatur mit Kugelabsperrung für Ventil-Kompaktheizkörper. Der Betätigungskopf verfügt über einen verdeckten Anschlag und ist mit Konusteilen für Ventil-Kompaktheizkörper mit G 3/4" M (Eurokonus) Anschluss ausgestattet. Rohrseitig ist der Anschluss Rp 1/2". Die Heizkörperseitige Überwurfmutter ermöglicht eine spannungsfreie Montage der Armaturen am Heizkörper.Technische daten
- Werkstoff des Gehäuses: Messing
- Werkstoffgüte: CuZn40Pb2 (CW617N)
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Kugel: Messing
- Oberflächenschutz Kugel: verchromt
- Material Spindel: Messing
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
- Max. Betriebsdruck: 10 bar
- Betriebsmedium: Heizungswasser nach VDI 2035
- Kvs-Wert: 2.87
- Gehäusekonstruktion: 2-teilig
- Volldurchgang: Ja
- Ventilwinkel: 90 Grad
- Schlüsselweite: 13 Millimeter
- Schlüsselweite Überwurfmutter: 30 Millimeter
- Länge Anschluss 1: 22.5 Millimeter
- Länge Anschluss 2: 32.3 Millimeter
Kompatibilität und Zubehör
- Modell: Einzel-Kugelhahn EXCLUSIV mit Konusteilen und IG
- Ausführung: Eck
- Anschluss D: Rp 1/2"
- Anschluss E: G 3/4"
Weitere Informationen
- Heizkörperseitige Überwurfmutter mit radialem und axialem Spiel zur spannungsfreien Montage
