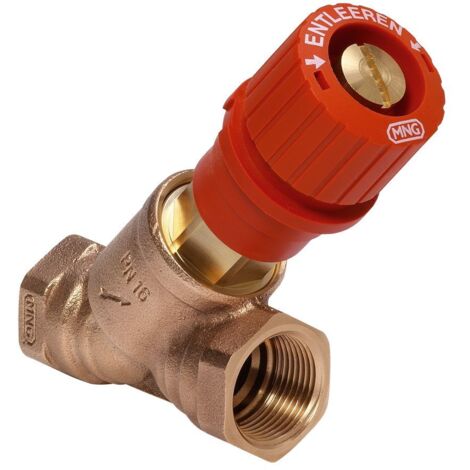

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 10

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 10

Das Resideo Strangabsperrventil Kombi-3-Plus in der Nennweite DN 10 ist eine robuste Armatur aus entzinkungsbeständigem Messing. Es ist speziell für den Vorlauf in Heizungsanlagen konzipiert und ermöglicht eine präzise Differenzdruckmessung sowie eine generelle Entleerung über einen Adapter am Oberteil, ohne zusätzliche Anbauteile am Gehäuse. Es eignet sich für den Einsatz mit Wasser und Glykol-Wassergemischen nach VDI 2035. Der Universalanschluss mit Muffengewinde nach DIN EN 10226-1 ist für Gewinderohre sowie für Kupfer- und Präzisions-Stahlrohre geeignet.

Wie ist das Resideo Strangabsperrventil konstruiert?

Das Gehäuse des Kombi-3-Plus Ventils besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR). Die Spindelabdichtung ist wartungsfrei durch einen Doppel-O-Ring realisiert, während die Sitzabdichtung aus PTFE besteht. Die Konstruktion ist auf Langlebigkeit und Korrosionsbeständigkeit ausgelegt.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Ventil mit der Nennweite DN 10 ist mit einem Universalanschluss mit Muffengewinde nach DIN EN 10226-1 ausgestattet. Dieser Anschluss ist für Gewinderohre geeignet. Für Kupfer- und Präzisions-Stahlrohre mit einem Durchmesser von 10 bis 22 mm kann der Anschluss unter Verwendung von Klemmring und Druckschraube genutzt werden. Beide Anschlüsse sind als Innengewinde zylindrisch (BSPP) ausgeführt.

Für welche Einsatzbedingungen und Funktionen ist das Ventil geeignet?

Das Strangabsperrventil ist für den Einsatz mit Wasser oder Glykol-Wassergemischen nach VDI 2035 konzipiert. Es ist für Heizungswasser geeignet und kann bei Mediumtemperaturen von -20 °C bis 130 °C betrieben werden. Der Nenndruck beträgt PN 16 und der pH-Wert des Mediums sollte zwischen 8 und 9,5 liegen. Eine Handbedienung ist möglich, und die Voreinstellung kann plombiert oder blockiert werden. Das Ventil verfügt über einen Messanschluss, einen Impulsleitungsanschluss und ein Entleerungsventil. Der hydraulische Abgleich erfolgt statisch. Es ist nicht für warmes Trinkwasser oder Leitungswasser vorgesehen.

Technische Daten

• Nennweite: DN 10
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig
• Kvs-Wert: 1,5
• Nenndruck: PN 16
• Mediumtemperatur: -20 °C - 130 °C
• pH-Wert: 8 - 9,5
• Anschluss: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Hydraulischer Abgleich: statisch
• Mit Entleerungsventil: ja

Das Resideo Strangabsperrventil Kombi-3-Plus in DN 10 bietet eine zuverlässige Lösung für den Vorlauf in Heizungsanlagen. Die robuste Konstruktion aus entzinkungsbeständigem Messing, der Kvs-Wert von 1,5 und der Nenndruck von PN 16 ermöglichen eine hohe Funktionalität. Es ist für Wasser und Glykol-Wassergemische bis 130 °C geeignet und unterstützt eine präzise Differenzdruckmessung sowie eine einfache Entleerung.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5000Y0010
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 10
• Voreinstellung plombier-/blockierbar: ja
• Venturidüse: dynamisch
• Hydraulischer Abgleich: statisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 30
• Länge Anschluss 2: 30
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 85
• Kvs-Wert: 1,5
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 10
