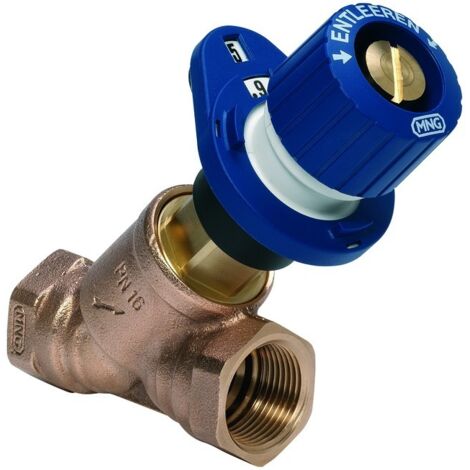

Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 10

Resideo Strangregulierventil Kombi-3-Plus, Messing, Innengewinde, DN 10

Das Resideo Strangregulierventil Kombi-3-Plus aus der Braukmann Serie ist ein hochwertiges Ventil aus entzinkungsbeständigem Messing mit Innengewinde in der Nennweite DN 10. Es eignet sich für den Einsatz im Rücklauf von Heizungsanlagen und ist für Wasser sowie Glykol-Wassergemische mit einem pH-Wert von 8 bis 9,5 ausgelegt. Das Ventil ermöglicht eine präzise statische Strangregulierung und ist für Temperaturen von -20 bis 130 °C sowie einen maximalen Betriebsdruck von 16 bar ausgelegt.

Wie ist das Resideo Strangregulierventil konstruiert und welche Materialien werden verwendet?

Das Gehäuse des Kombi-3-Plus Ventils besteht aus hochwertigem, entzinkungsbeständigem Messing (DZR), das eine lange Lebensdauer und Korrosionsbeständigkeit sicherstellt. Die Spindelabdichtung ist wartungsfrei ausgeführt mit einem Doppel-O-Ring, während die Sitzabdichtung aus PTFE besteht. Die Anschlüsse sind als Muffengewinde nach DIN EN 10226-1 ausgeführt und eignen sich für Gewinderohr sowie Cu- und Präzisions-Stahlrohre mit Außendurchmessern von 10 bis 22 mm.

Welche Funktionen und Einstellmöglichkeiten bietet das Ventil?

Das Strangregulierventil verfügt über eine sichtbare Voreinstellungsanzeige, die auch bei verdecktem Voreinstellungsring eine genaue Ablesung ermöglicht. Die Einzeljustierung sorgt für eine hohe Genauigkeit bei der Einstellung des Volumenstroms. Eine generelle Entleerung ist über einen Adapter am Oberteil möglich. Zudem kann eine nachträgliche Differenzdruckregelung durch einen auf das Oberteil montierten Membranregler bis einschließlich DN 40 realisiert werden, ohne dass Anbauteile am Ventilgehäuse erforderlich sind.

Für welche Medien und Einsatzbedingungen ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Wasser und Glykol-Wassergemischen gemäß VDI 2035 ausgelegt. Es ist speziell für Heizungswasser geeignet, nicht jedoch für Trinkwasser oder Leitungswasser. Die zulässige Mediumtemperatur liegt zwischen -20 °C und 130 °C, der maximale Betriebsdruck beträgt 16 bar. Der pH-Wert des Mediums sollte zwischen 8 und 9,5 liegen.

Wie erfolgt der Anschluss und welche Maße sind relevant?

Das Ventil besitzt zylindrische Innengewinde (BSPP) an beiden Anschlüssen mit einer Länge von jeweils 30. Der Rohraußendurchmesser beträgt 10 mm. Die Nennweite ist DN 10, passend für Rohrleitungen mit Außendurchmessern von 10 bis 22 mm, wenn Klemmring und Druckschraube verwendet werden. Die Spindel ist mit einem Winkel von 45 Grad ausgeführt, was die Bedienung erleichtert.

Technische Daten

• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
• Nennweite: DN 10
• Kvs-Wert: 2,4
• Anschluss: Innengewinde zylindrisch (BSPP)
• Rohraußendurchmesser: 10 mm
• Medium: Wasser, Glykol-Wassergemisch
• Mediumtemperatur: -20 °C bis 130 °C
• Maximaler Betriebsdruck: 16 bar (PN 16)
• Hydraulischer Abgleich: statisch
• Voreinstellung: plombier-/blockierbar

Das Resideo Strangregulierventil Kombi-3-Plus bietet eine präzise und wartungsarme Lösung für den statischen hydraulischen Abgleich in Heizungsanlagen. Mit seinem robusten Messinggehäuse, der genauen Voreinstellung und der Möglichkeit zur nachträglichen Differenzdruckregelung ist es für vielfältige Anwendungen im Heizungsrücklauf geeignet und ermöglicht eine zuverlässige Regelung bei Temperaturen bis 130 °C und einem Betriebsdruck von 16 bar.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5010Y0010
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 10
• Voreinstellung plombier-/blockierbar: ja
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 30
• Länge Anschluss 2: 30
• Winkel der Spindel: 45
• Mit Messanschluss: nein
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• KV-Wert: 0,3 - 2,4
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 85
• Kvs-Wert: 2,4
• Mit Standanzeiger: ja
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 10
