Allgemeine Beschreibung

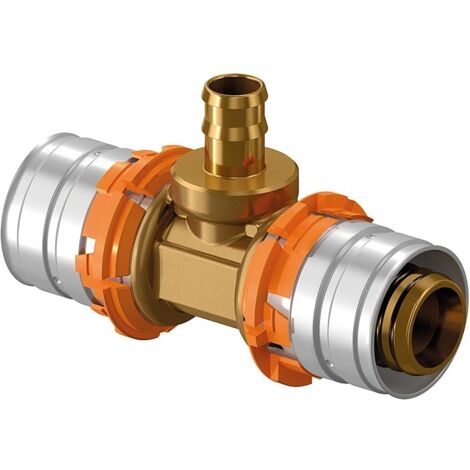

Das Uponor Q&E T-Stück Übergang S-Press ist ideal zur Verbindung von Verbundrohren und PE-Xa Rohren. Es besteht aus korrosionsbeständigem Messing und bietet eine bewährte Prüfsicherheit mit der Kennzeichnung „unverpresst undicht“. Die Presshülse ermöglicht ein einfaches Pressen ohne Entgraten.Technische daten
- Material: Messing
- Rohraußendurchmesser Anschluss 1: 20 mm
- Rohraußendurchmesser Anschluss 2: 9,9 mm
- Rohraußendurchmesser Anschluss 3: 20 mm
- Länge Anschluss 1: 36 mm
- Länge Anschluss 2: 27,6 mm
- Länge Anschluss 3: 36 mm
- Arbeitslänge Anschluss 1: 13,7 mm
- Arbeitslänge Anschluss 2: 15 mm
- Arbeitslänge Anschluss 3: 13,7 mm
- Max. Dauerbetriebstemperatur: 70 °C
- Dauerbetriebsdruck: 10 bar
- Max. Störfalltemperatur: 95 °C für max. 100 Std.
- Max. Betriebstemperatur für Heizung: 90 °C
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Kompatibel mit Q&E Fittings und Sicherungsringen für Uponor PE-Xa Rohre
- Q&E Sicherungsringe müssen separat bestellt werden
Installation
- Pressen ohne Kalibrieren und Entgraten
Anwendung
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C
- Einsatzbereich für Heizung: Anwendungsklasse 4 und 5 / 6 bar, Berechnungstemperatur: 80 °C
