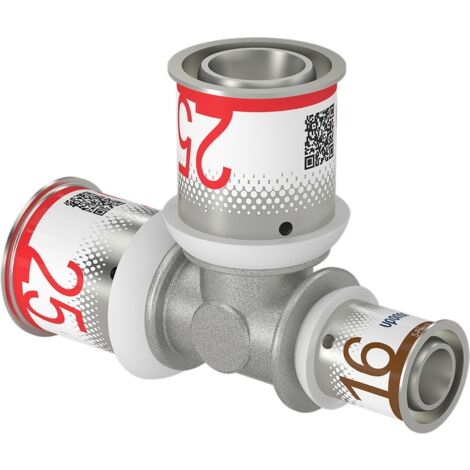

Uponor S-Press Plus T-Stück reduziert 25x25x16mm

Uponor S-Press Plus T-Stück reduziert 25x25x16mm

Das Uponor S-Press Plus T-Stück reduziert 25x25x16mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet es eine zuverlässige und korrosionsbeständige Verbindung. Es eignet sich ideal für Trinkwasserinstallationen sowie für Heiz- und Kühlsysteme und ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Welche Materialeigenschaften zeichnen das T-Stück aus?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich mit einer zweischichtigen Innenverzinnung zum Korrosionsschutz versehen ist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Wie wird eine sichere Installation ermöglicht?

Das Uponor S-Press Plus T-Stück verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine hohe Prüfsicherheit wird durch die „unverpresst und undicht“-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck geboten. Dies ermöglicht eine schnelle Erkennung nicht verpresster Verbindungen. Das Verpressen des Rohres ist ohne vorheriges Kalibrieren und Entgraten möglich, was die Installation vereinfacht. Eine einzigartige Verpresstkennzeichnung und eine schnelle Dimensionserkennung durch Farbkodierung unterstützen den Installationsprozess.

Welche Anschlussarten und Abmessungen bietet das T-Stück?

Das T-Stück ist als reduziertes T-Stück ausgeführt und besitzt drei Pressmuffenanschlüsse. Die Rohraußendurchmesser der Anschlüsse betragen 25 mm, 25 mm und 16 mm. Die Anschlüsse 1 und 2 haben jeweils eine Länge von 47 mm und eine Arbeitslänge von 19 mm. Anschluss 3 weist eine Länge von 38 mm und ebenfalls eine Arbeitslänge von 19 mm auf. Alle Anschlüsse sind aus entzinkungsbeständigem Messing gefertigt und verzinnt.

Für welche Anwendungsbereiche ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist vielseitig einsetzbar. Für Trinkwasserinstallationen ist es für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsinstallationen eignet sich das T-Stück für eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, wobei kurzzeitige Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden.

Welche Systemvorteile und Zertifizierungen bietet das Uponor S-Press Plus T-Stück?

Als durchflussoptimierter Fitting konzipiert, sorgt das T-Stück für geringe Druckverluste im System. Es ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Ein QR-Code auf dem Fitting ermöglicht den direkten Zugang zu weiteren Produktinformationen. Die Zugfestigkeit des Fittings wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen. Das Produkt verfügt über die Zertifikate DVGW, ÖVGW sowie KIWA/KOMO.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlüsse: 3x Pressmuffe (25x25x16 mm)
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck: 10 bar bei 20 °C
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: bis 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Winkel: 90°

Das Uponor S-Press Plus T-Stück reduziert 25x25x16mm stellt eine zuverlässige und hygienische Verbindungslösung für moderne Trinkwasser- und Heizungsinstallationen dar. Die hochwertige Verarbeitung aus entzinkungsbeständigem, verzinntem Messing und die Einhaltung strenger Hygienevorschriften zeichnen es aus. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Temperaturen bis 70 °C (Trinkwasser) bzw. 80 °C (Heizung) bietet dieses T-Stück eine sichere und langlebige Lösung für professionelle Anwendungen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070578
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 19
• Länge Anschluss 3: 38
• Arbeitslänge Anschluss 3: 19
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 5,8
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,7
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 3
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 7,1
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
