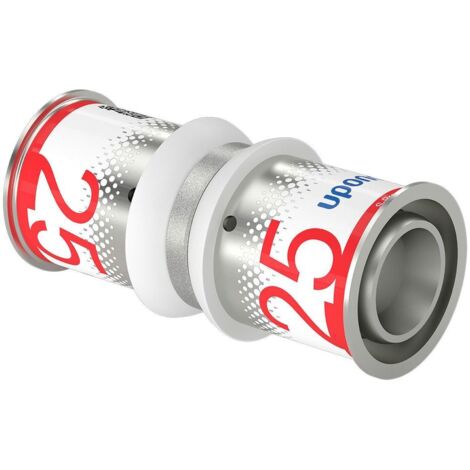

Uponor S-Press Plus Kupplung, 25x25mm, 1070549

Uponor S-Press Plus Kupplung, 25x25mm, 1070549

Die Uponor S-Press Plus Kupplung in der Dimension 25x25mm ist ein gerader, einteiliger Pressfitting-Verbinder aus der S-Press PLUS Serie. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet sie eine zuverlässige und hygienische Verbindung für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Die Kupplung ist für einen maximalen Arbeitsdruck von 10 bar bei Temperaturen bis zu 80 °C ausgelegt und überzeugt durch hohe Korrosionsbeständigkeit und einfache Montage ohne Kalibrieren und Entgraten.

Welche Materialien und Konstruktionsmerkmale zeichnen die Kupplung aus?

Die Uponor S-Press Plus Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, die einen erhöhten Korrosionsschutz bietet. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Eine fest fixierte Presshülse aus Edelstahl mit Sichtfenster sorgt für eine dauerhafte Verbindung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Zudem ist der Fitting durchflussoptimiert, was zu geringen Druckverlusten beiträgt.

Wie wird die Kupplung sicher installiert?

Die Installation erfolgt als längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte Edelstahl-Presshülse mit Sichtfenster ermöglicht eine sichere Pressbackenführung. Die bewährte Prüfsicherheit „unverpresst und undicht“ stellt bei einer Dichtheitsprobe mit 150 mbar Überdruck eine sofortige Erkennung nicht verpresster Verbindungen sicher. Dies erhöht die Sicherheit vor und während der Dichtheitsprobe. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was den Installationsaufwand reduziert und den Prozess vereinfacht.

Für welche Anwendungen ist die Kupplung geeignet?

Die Kupplung ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen und Kühlen. Für Trinkwasserinstallationen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen von 95 °C für maximal 100 Stunden. Im Einsatzbereich Heizung ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer.

Welche Zertifikate und Besonderheiten bietet die Kupplung?

Die Uponor S-Press Plus Kupplung ist durch DVGW, ÖVGW und KIWA/KOMO zertifiziert, was ihre Eignung für Trinkwasser- und Heizungsanwendungen bestätigt. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 ergab Werte von über 1600 N. Weitere Merkmale umfassen eine schnelle Dimensionserkennung mit Farbkodierung und einen QR-Code für den direkten Zugang zu Produktinformationen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1/2: Pressmuffe
• Rohraußendurchmesser: 25 mm
• Länge: 68 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR)
• Zeta-Wert: 0,8
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Kupplung 25x25mm bietet eine langlebige Verbindung für Verbundrohrsysteme in Trinkwasser- und Heizungsinstallationen. Ihre Konstruktion aus entzinkungsbeständigem Messing mit Korrosionsschutz und die EPDM-Dichtung sichern Hygiene und Beständigkeit. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Trinkwasser- sowie Heizungsanwendungen bei Temperaturen bis 80 °C ist diese Kupplung eine sichere und effiziente Lösung. Die einfache und sichere Installation ohne Kalibrieren und Entgraten unterstreicht die anwenderfreundliche Konzeption.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070549
• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 68
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Zeta-Wert: 0,8
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Länge Anschluss 1: 29
• Länge Anschluss 2: 29
• Arbeitslänge Anschluss 1: 6
• Arbeitslänge Anschluss 2: 6
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
