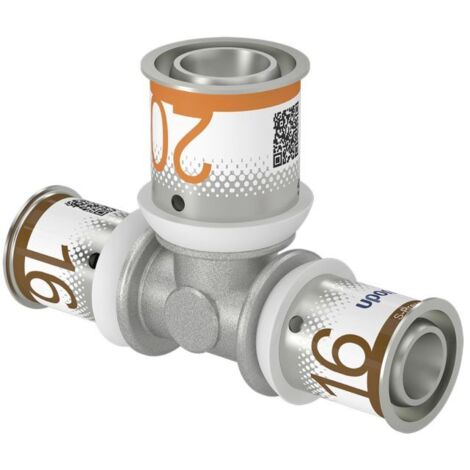

Uponor S-Press Plus T-Stück reduziert 16x20x16mm

Uponor S-Press Plus T-Stück reduziert 16x20x16mm

Der Uponor S-Press Plus T-Stück reduziert 16x20x16mm ist ein hochwertiger Metall Pressfitting aus der S-Press PLUS Serie, konzipiert für Verbundrohrsysteme in Trinkwasser- sowie Heiz- und Kühlanwendungen. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet dieses T-Stück optimalen Korrosionsschutz und eine hygienische Verbindung. Die innovative Pressverbindung ermöglicht eine schnelle und sichere Installation ohne Kalibrieren und Entgraten der Rohre.

Welche Materialeigenschaften zeichnen das T-Stück aus?

Das Uponor S-Press Plus T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie funktioniert die sichere Pressverbindung?

Das T-Stück verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung und die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Das Verpressen des Rohres ist ohne vorheriges Kalibrieren und Entgraten möglich, was die Installation vereinfacht. Eine sichere Pressbackenführung und eine einzigartige Verpresstkennzeichnung tragen zusätzlich zur Zuverlässigkeit bei.

Für welche Anwendungen ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und findet Anwendung in der Trinkwasserinstallation sowie in Heiz- und Kühlsystemen. Für Trinkwasser ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 95 °C für maximal 100 Stunden Betriebsdauer. Im Heizungsbereich beträgt die maximale Dauerbetriebstemperatur 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden Betriebsdauer. Der Fitting ist durchflussoptimiert für geringe Druckverluste.

Welche zusätzlichen Merkmale bietet das Produkt?

Die schnelle Dimensionserkennung wird durch eine Farbkodierung ermöglicht. Ein QR-Code auf dem Produkt bietet direkten Zugang zu weiterführenden Informationen. Die Zugfestigkeit des Fittings wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet, und die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlüsse: 3x Pressmuffe (16x20x16 mm)
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Winkel: 90 Grad
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Max. Dauerbetriebstemperatur Heizung: bis 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,9

Das Uponor S-Press Plus T-Stück reduziert 16x20x16mm bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Die Fertigung aus entzinkungsbeständigem, verzinntem Messing und die EPDM-Dichtringe stellen Langlebigkeit und Sicherheit sicher. Mit einem maximalen Arbeitsdruck von 10 bar und der einfachen, kalibrierungsfreien Pressverbindung ist es eine effiziente Wahl für Trinkwasser- und Heizungsinstallationen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070566
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Rohraußendurchmesser Anschluss 2: 20
• Rohraußendurchmesser Anschluss 3: 16
• Länge Anschluss 1: 36
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Länge Anschluss 3: 36
• Arbeitslänge Anschluss 3: 16
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 2,9
• Zeta-Wert Gegenlauf Stromtrennung nach DVGW W 575: 4,9
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 7,1
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
