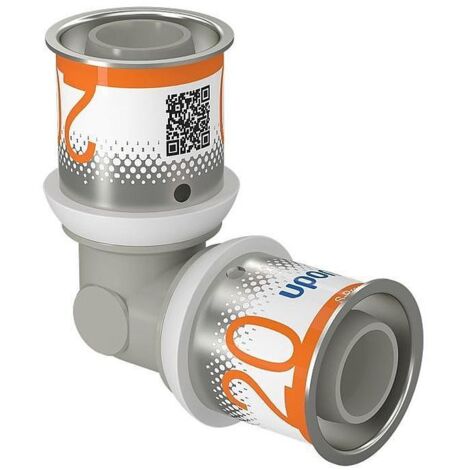

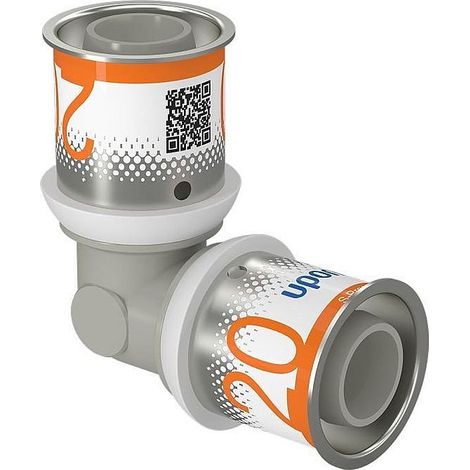

Uponor S-Press Plus Winkel 20x20mm, PPSU

Uponor S-Press Plus Winkel 20x20mm, PPSU

Der Uponor S-Press Plus Winkel 20x20mm aus PPSU ist ein hochwertiger Pressfitting für sichere und hygienische Rohrverbindungen in Trinkwasser- und Heizungsinstallationen. Dieser 90-Grad-Winkel aus der Uponor S-Press PLUS Serie ermöglicht eine schnelle und zuverlässige Montage ohne Kalibrieren und Entgraten. Er ist für Rohraußendurchmesser von 20 mm ausgelegt und verfügt über Pressmuffenanschlüsse.

Was zeichnet den Uponor S-Press Plus Winkel aus?

Der Uponor S-Press Plus Winkel ist aus temperaturbeständigem Polyphenylensulfon (PPSU) gefertigt, einem Hochleistungskunststoff, der die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270 erfüllt. Die längskraftschlüssige Radial-Pressverbindung ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster ausgestattet. Eine hohe Prüfsicherheit wird durch die „unverpresst undicht“-Funktion bei Dichtheitsproben mit 150 mbar Überdruck sichergestellt. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen ebenfalls die KTW-Hygieneanforderungen. Zudem ist der durchflussoptimierte Fitting auf geringe Druckverluste ausgelegt.

Für welche Anwendungen ist der Uponor S-Press Plus Winkel geeignet?

Dieser PPSU Pressfitting ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar konzipiert. Kurzzeitige Störfalltemperaturen von 95 °C sind für bis zu 100 Stunden Betriebsdauer zulässig. Im Bereich der Heizungsinstallation kann der Winkel bei einer maximal zulässigen Dauerbetriebstemperatur von 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar eingesetzt werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für bis zu 100 Stunden Betriebsdauer toleriert werden. Der Winkel ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.

Welche Vorteile bietet die Installation des Uponor S-Press Plus Winkels?

Die Installation des durchflussoptimierten Fittings ist besonders effizient, da kein Kalibrieren und Entgraten des Rohres erforderlich ist. Die fixierte Presshülse aus Edelstahl mit Sichtfenster und die sichere Pressbackenführung tragen zur einfachen Handhabung bei. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiteren Informationen. Der Fitting verfügt zudem über eine besondere Verpresstkennzeichnung.

Welche Zertifikate und Qualitätsmerkmale besitzt der Fitting?

Der Uponor S-Press Plus Winkel ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Er entspricht den Anforderungen der DIN EN 10226-1 für Außen- und Innengewinde und ist systemgebunden.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90 Grad
• Werkstoff: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschlussart: Pressmuffe
• Rohraußendurchmesser: 20 mm
• Max. Arbeitsdruck bei 20 °C: 10
• Zeta-Wert: 5,1
• Länge Anschluss 1: 37 mm
• Arbeitslänge Anschluss 1: 16 mm

Der Uponor S-Press Plus Winkel aus PPSU bietet eine zuverlässige und hygienische Lösung für Rohrverbindungen. Mit einem maximalen Arbeitsdruck von 10 bar und Eignung für Trinkwasser- sowie Heizungsinstallationen bis 70 °C bzw. 80 °C stellt dieser 20x20mm Pressfitting eine effiziente und sichere Komponente für moderne Installationssysteme dar.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1039930
• Ausführung: 1-teilig
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: grau
• Zeta-Wert: 5,1
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 16
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
