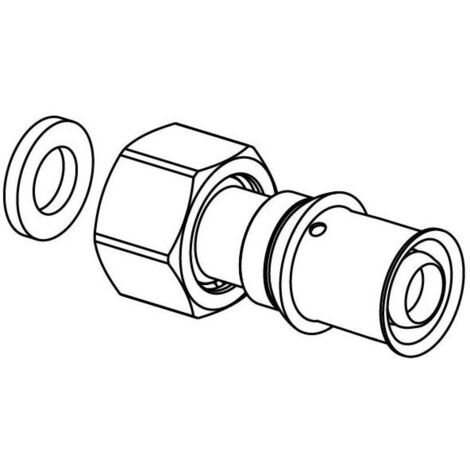

Uponor S-Press Plus Verschraubung IG, 25mm x G 1" SN

Uponor S-Press Plus Verschraubung IG, 25mm x G 1" SN

Der Uponor S-Press Plus Verschraubung IG, 25mm x G 1" SN, ist ein hochwertiger Metall-Pressfitting aus der S-Press PLUS Serie. Gefertigt aus hoch entzinkungsbeständigem Messing mit einer zweischichtigen Innenverzinnung, bietet er zuverlässigen Korrosionsschutz und ist für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen konzipiert. Die Verschraubung ermöglicht eine längskraftschlüssige Radial-Pressverbindung und ist für einen maximalen Dauerbetriebsdruck von 10 bar ausgelegt.

Welche Materialeigenschaften zeichnen die Uponor S-Press Plus Verschraubung aus?

Die Verschraubung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für verbesserten Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Materialqualität. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Der Werkstoff ist Messing, entzinkungsbeständig (DZR).

Wie wird eine sichere und einfache Installation ermöglicht?

Die Uponor S-Press Plus Verschraubung ermöglicht eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die "unverpresst undicht"-Funktion bei 150 mbar Überdruck sichergestellt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was den Installationsprozess vereinfacht. Eine einzigartige Verpresstkennzeichnung und eine sichere Pressbackenführung unterstützen die korrekte Montage. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N nachgewiesen.

Für welche Anwendungsbereiche ist die Verschraubung geeignet?

Dieses systemgebundene Bauteil ist zu 100% kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Im Trinkwasserbereich ist die Verschraubung für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Einsatzbereich Heizung ist eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar und eine kurzzeitige Störfalltemperatur von 100 °C für maximal 100 Stunden Betriebsdauer vorgesehen. Die lösbare Verschraubung ermöglicht den Anschluss Aufputz an Armaturen, Filter und Absperrventile.

Welche weiteren Merkmale bietet die S-Press Plus Verschraubung?

Die Verschraubung ist durchflussoptimiert, was zu geringen Druckverlusten im System beiträgt. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht. Ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen. Die Außen- und Innengewinde entsprechen den Normen DIN EN 10226-1 und DIN EN ISO 228-1. Die Verschraubung ist DVGW- und KIWA-zertifiziert.

Technische Daten

• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Rohraußendurchmesser Anschluss 1: 25
• Nenndurchmesser Anschluss 2: 1 Zoll
• Länge: 57
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N

Die Uponor S-Press Plus Verschraubung IG, 25mm x G 1" SN, bietet eine sichere, langlebige und hygienische Verbindungslösung für moderne Trinkwasser- und Heizungsinstallationen. Mit ihrer robusten Konstruktion aus entzinkungsbeständigem, verzinntem Messing, der bewährten Pressverbindungstechnik für bis zu 10 bar Arbeitsdruck und der einfachen Montage ohne Kalibrieren und Entgraten, stellt sie eine zuverlässige Komponente für professionelle Anwendungen dar.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070607
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Länge: 57
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 25
• Länge Anschluss 1: 19
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 1: 10
• Arbeitslänge Anschluss 2: 10
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
