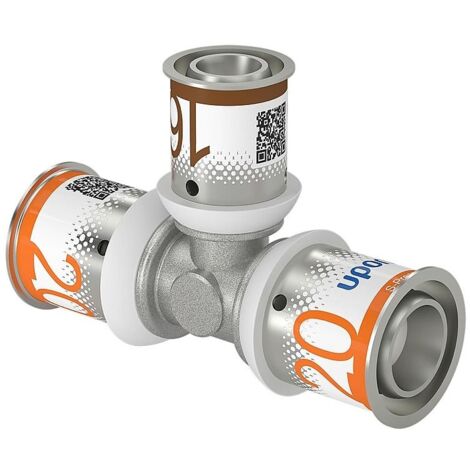

Uponor S-Press Plus T-Stück reduziert 20x16x20mm

Uponor S-Press Plus T-Stück reduziert 20x16x20mm

Das Uponor S-Press Plus T-Stück reduziert 20x16x20mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung. Es ist speziell für den sicheren und hygienischen Einsatz in Trinkwasserinstallationen sowie für Heiz- und Kühlsysteme konzipiert und bietet eine zuverlässige, totraumfreie Verbindung innerhalb von Uponor Mehrschichtverbundrohrsystemen.

Wie ist das Uponor S-Press Plus T-Stück konstruiert und welche Materialien werden verwendet?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Die längskraftschlüssige Radial-Pressverbindung verfügt über eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, wodurch eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr sichergestellt wird.

Welche Installationsvorteile und Sicherheitsmerkmale bietet der Pressfitting?

Die Installation des Uponor S-Press Plus T-Stücks ist durch die bewährte Prüfsicherheit „unverpresst undicht“ besonders sicher. Bei einer Dichtheitsprobe mit 150 mbar Überdruck wird ein unverpresster Zustand sofort erkannt. Das Verpressen der Rohre ist ohne vorheriges Kalibrieren und Entgraten möglich, was die Montage vereinfacht und beschleunigt. Eine sichere Pressbackenführung und die schnelle Dimensionserkennung durch Farbkodierung tragen zusätzlich zur Effizienz bei. Ein QR-Code ermöglicht zudem den direkten Zugang zu weiteren Produktinformationen.

Für welche Anwendungsbereiche ist das Uponor S-Press Plus T-Stück geeignet?

Dieses T-Stück ist vielseitig einsetzbar und für den Einsatz in Trinkwasserinstallationen sowie für Heiz- und Kühlsysteme konzipiert. Im Bereich der Trinkwasserinstallation ist eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Für Heizungsanwendungen eignet sich das T-Stück für eine Dauerbetriebstemperatur von bis zu 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, wobei kurzzeitige Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden. Das T-Stück ist zu bestehenden Uponor Mehrschichtverbundrohrsystemen 100% kompatibel.

Welche technischen Details und Zertifizierungen zeichnen das T-Stück aus?

Das Uponor S-Press Plus T-Stück ist ein durchflussoptimierter Fitting, der geringe Druckverluste im System sicherstellt. Die Entzinkungsbeständigkeit des Messings wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft. Die Zugfestigkeit des Fittings liegt bei über 1600 N gemäß CSTB NF EN 1979. Das Produkt ist mit wichtigen Zertifikaten wie DVGW, ÖVGW und KIWA/KOMO ausgezeichnet, die seine hohe Qualität und Eignung für die genannten Anwendungsbereiche bestätigen. Die Anschlüsse sind als Pressmuffen ausgeführt und das T-Stück ist reduzierend in den Dimensionen 20x16x20mm.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschlussart: Pressmuffe
• Rohraußendurchmesser Anschlüsse: 20x16x20 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Das Uponor S-Press Plus T-Stück reduziert 20x16x20mm bietet eine sichere, hygienische und langlebige Lösung für moderne Rohrleitungssysteme. Gefertigt aus entzinkungsbeständigem, verzinntem Messing und ausgestattet mit EPDM-Dichtungen, ist es für einen maximalen Arbeitsdruck von 10 bar und Temperaturen bis 70 °C im Trinkwasserbereich sowie 80 °C in Heiz- und Kühlsystemen geeignet. Die einfache und zuverlässige Pressverbindung ohne Kalibrieren und Entgraten, kombiniert mit umfassenden Zertifizierungen, macht es zu einer effizienten Wahl für Fachhandwerker und anspruchsvolle Installationen.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070568
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: verzinnt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Werkstoffgüte Anschluss 3: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz Anschluss 3: verzinnt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 16
• Rohraußendurchmesser Anschluss 3: 20
• Länge Anschluss 1: 35
• Länge Anschluss 2: 36
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 16
• Länge Anschluss 3: 35
• Arbeitslänge Anschluss 3: 14
• Mit Stoßnocken: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• Werkstoffgüte Anschluss 2: Messing, entzinkungsbeständig (DZR)
• Mehrteilig: nein
• DVGW-Siegel: ja
• Zeta-Wert Abzweig Stromtrennung nach DVGW W 575: 4,1
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,3
• Zeta-Wert Abzweig Stromvereinigung nach DVGW W 575: 7
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 8,5
• Zeta-Wert Gegenlauf Stromvereinigung nach DVGW W 575: 38,4
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
